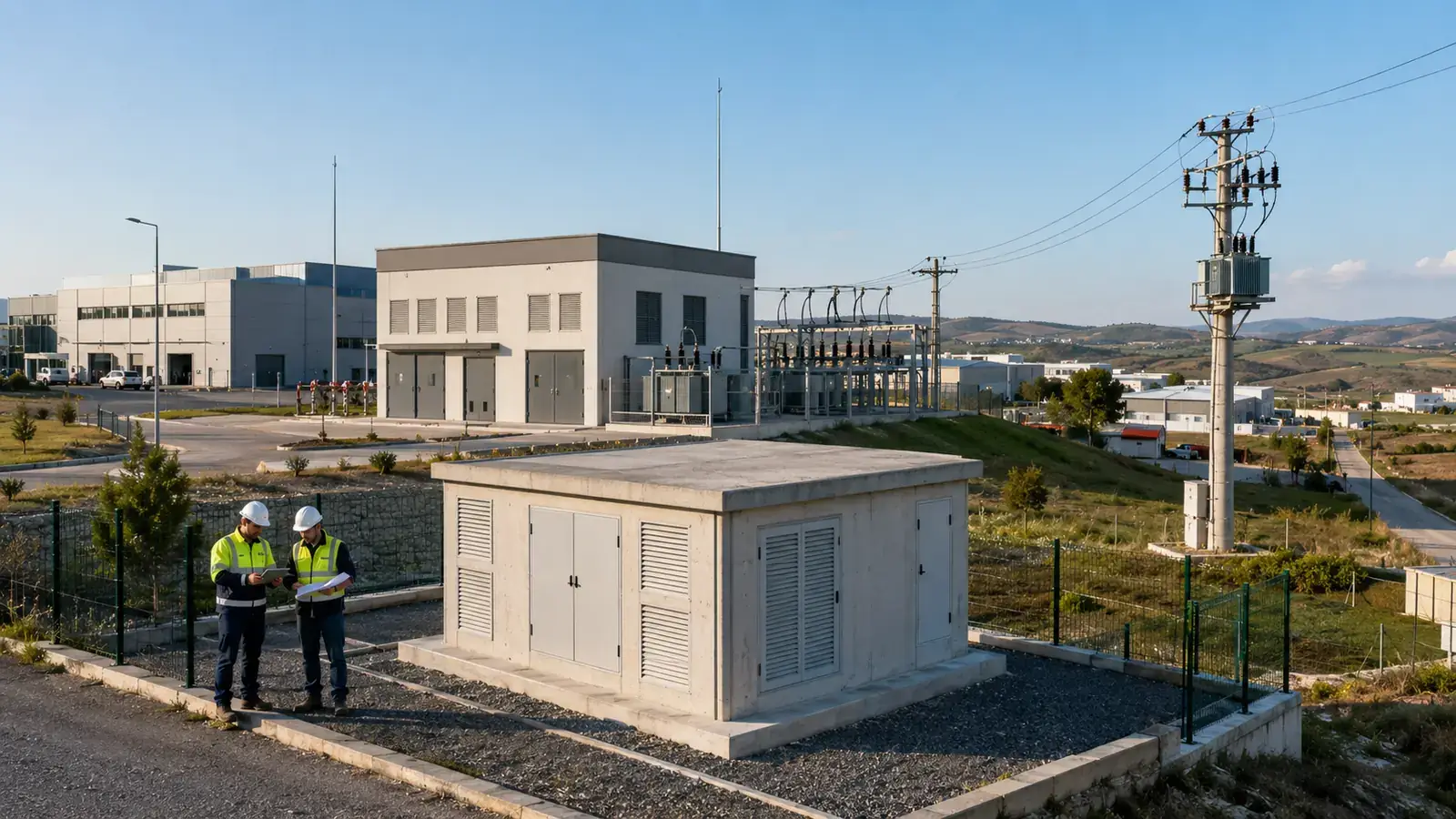

Trafo merkezi tipi; güç ihtiyacı, saha alanı, bağlantı yapısı, ekipman yerleşimi, erişim ve gelecekteki kapasite planı birlikte değerlendirilerek seçilir. Beton köşk kompakt bir tesis yapısı sunarken, bina tipi merkezler daha kapsamlı iç yerleşim ihtiyaçlarına uyarlanabilir. Direk tipi çözümler ise uygun havai dağıtım uygulamalarında değerlendirilebilir.
Trafo Merkezi Tipi Neye Göre Seçilir?
Trafo merkezi seçiminde yalnızca transformatör gücüne bakmak yeterli değildir.
Aynı güç ihtiyacına sahip iki tesis; saha alanı, mevcut elektrik altyapısı, bağlantı hattı, ekipman sayısı veya gelecekteki genişleme planı nedeniyle farklı trafo merkezi çözümlerine ihtiyaç duyabilir.
Karar aşamasında temel olarak şu sorular değerlendirilmelidir:
- Tesisin mevcut ve gelecekteki güç ihtiyacı nedir?
- Kurulum için ne kadar alan bulunmaktadır?
- Bağlantı havai hat üzerinden mi, yeraltı kablosuyla mı yapılacaktır?
- Kaç adet YG hücresi ve AG dağıtım bölümü gerekecektir?
- Ekipmanlara işletme sırasında nasıl erişilecektir?
- Tesisin ileride kapasite artışı ihtimali var mıdır?
- Çevresel ve fiziksel saha koşulları nelerdir?
Bu veriler netleşmeden yalnızca “beton köşk mü, bina tipi mi?” sorusuna cevap vermek doğru değildir.
Beton Köşk Trafo Hangi Durumlarda Tercih Edilir?
Beton köşk trafo merkezi, transformatör, YG anahtarlama ekipmanları, AG dağıtım panosu ve yardımcı sistemlerin beton bir mahfaza içinde bütünleştirildiği kompakt tesis çözümüdür.
Bu yapı, ekipmanların belirli bir mahfaza içerisinde organize edilmesini ve sahaya hazır bir sistem yaklaşımıyla yerleştirilmesini sağlar.
Beton köşk çözümü özellikle şu koşullarda değerlendirilebilir:
- ayrı bir trafo binası inşa edilmek istenmediğinde,
- ekipmanların kompakt bir alanda toplanması gerektiğinde,
- açık saha içerisinde bağımsız bir trafo merkezi ihtiyacı bulunduğunda,
- standartlaştırılmış ve kontrollü bir ekipman yerleşimi istendiğinde,
- trafo, YG hücreleri ve AG dağıtım bölümünün aynı tesis yapısı içinde bulunması gerektiğinde.
Bununla birlikte beton köşk seçimi yalnızca sahada boş alan bulunmasına göre yapılmaz. Kurulacak ekipmanların boyutları, güç ihtiyacı, havalandırma, kablo giriş-çıkışları, işletme erişimi ve saha altyapısı da proje aşamasında değerlendirilmelidir.
Bina Tipi Trafo Merkezi Hangi Projelerde Öne Çıkar?
Bina tipi trafo merkezinde transformatör, YG hücreleri, AG panoları ve diğer yardımcı sistemler proje için ayrılmış bir bina veya bina bölümü içerisinde konumlandırılır.
Bu yapı, ekipman yerleşiminin proje ihtiyacına göre daha ayrıntılı düzenlenebilmesine olanak sağlayabilir.
Bina tipi çözüm şu durumlarda değerlendirilebilir:
- birden fazla trafo veya şalt ekipmanının yerleştirilmesi gerekiyorsa,
- ekipmanlar için daha geniş iç çalışma ve erişim alanına ihtiyaç duyuluyorsa,
- tesis mimarisi içerisinde trafo merkezine özel bir bölüm planlanabiliyorsa,
- gelecekte ekipman veya kapasite genişlemesi öngörülüyorsa,
- kablo kanalları, kontrol sistemleri ve yardımcı ekipmanlar için daha kapsamlı bir yerleşim gerekiyorsa.
Ancak daha büyük fiziksel alanın her zaman daha iyi çözüm olduğu düşünülmemelidir. Bina tipi merkezin boyutu ve mimarisi gerçek ekipman ihtiyaçlarına göre oluşturulmalıdır.
Direk Tipi Trafo Merkezi Hangi Koşullarda Değerlendirilir?
Direk tipi trafo uygulamasında transformatör ve ilgili dağıtım ekipmanlarının önemli bölümü havai şebeke ile ilişkili bir direk sistemi üzerinde veya direğin çevresinde konumlandırılır.
Bu çözüm, özellikle havai dağıtım altyapısının bulunduğu ve proje koşullarının direk üzeri uygulamaya uygun olduğu tesislerde değerlendirilebilir.
Direk tipi çözümün gündeme gelebileceği koşullar arasında:
- bağlantının mevcut havai dağıtım hattından yapılması,
- saha içerisinde ayrı bir bina veya köşk kurulmasının gerekli olmaması,
- güç ve ekipman ihtiyacının direk tipi yapı için uygun olması,
- fiziksel alan kullanımının sınırlı tutulmak istenmesi,
- dağıtım şebekesinin mevcut yapısının bu çözüme uygun olması
yer alabilir.
Direk tipi trafo seçimi yalnızca daha küçük görünmesi veya daha az saha kaplaması nedeniyle yapılmamalıdır. Trafo gücü, hat yapısı, koruma ekipmanları, güvenlik mesafeleri ve ilgili şebeke gereksinimleri birlikte değerlendirilmelidir.
Dağıtım Trafo Merkezi Ayrı Bir Trafo Tipi midir?
“Dağıtım trafo merkezi” ifadesi, beton köşk veya bina tipi gibi doğrudan bir fiziksel yapı biçimi değildir.
Terim daha çok trafo merkezinin elektrik sistemindeki görevini tanımlar.
Dağıtım trafo merkezinin temel amacı, elektrik enerjisinin gerilim seviyesini dağıtım sisteminin ihtiyaçlarına uygun hale getirmek ve enerjinin ilgili tüketim veya dağıtım noktalarına aktarılmasını sağlamaktır.
Bu işlev;
- beton köşk,
- bina tipi,
- direk tipi
gibi farklı fiziksel tesis çözümleriyle gerçekleştirilebilir.
Bu nedenle proje başlangıcında önce merkezin ne görev yapacağı, ardından bu görevin hangi fiziksel tesis tipiyle gerçekleştirileceği belirlenmelidir.
Beton Köşk, Bina Tipi ve Direk Tipi Trafo Karşılaştırması
| Kriter | Beton köşk | Bina tipi | Direk tipi |
|---|---|---|---|
| Fiziksel yapı | Kompakt beton mahfaza | Ayrı bina veya bina bölümü | Direk bağlantılı açık saha çözümü |
| Alan kullanımı | Kompakt yerleşime uygundur | Daha geniş yerleşim oluşturulabilir | Sınırlı saha kullanımı sağlayabilir |
| Ekipman yerleşimi | Belirli mahfaza içinde | Projeye göre daha esnek düzenlenebilir | Daha sınırlı ekipman düzeni |
| Havai şebeke ilişkisi | Havai veya kablolu bağlantıyla projelendirilebilir | Projeye göre değişir | Havai dağıtım altyapısıyla güçlü ilişki |
| Genişleme esnekliği | Mahfaza ve proje sınırlarına bağlı | Tasarıma bağlı olarak daha fazla seçenek sunabilir | Genellikle daha sınırlıdır |
| Tipik karar noktası | Kompakt bağımsız merkez ihtiyacı | Kapsamlı iç yerleşim ihtiyacı | Uygun havai dağıtım bağlantısı |
Bu tablo genel karar desteği sağlar. Gerçek trafo merkezi tipi, proje verileri ve ilgili teknik gereksinimler üzerinden belirlenmelidir.
Trafo Merkezi Seçiminde Hangi Kriterler Birlikte Değerlendirilmeli?
Güç ve Kapasite İhtiyacı
İlk değerlendirme tesisin bugünkü elektrik ihtiyacıyla başlamalıdır; ancak yalnızca mevcut tüketim dikkate alınmamalıdır.
Yeni üretim hattı, makine yatırımı veya tesis genişlemesi planlanıyorsa gelecekteki kapasite ihtiyacı da trafo merkezi tasarımını etkileyebilir.
Amaç gereğinden büyük bir tesis kurmak değil, öngörülebilir değişikliklerin altyapı üzerindeki etkisini proje aşamasında değerlendirmektir.
Saha ve Fiziksel Alan
Beton köşk, bina tipi ve direk tipi çözümler farklı alan ihtiyaçlarına sahiptir.
Ancak kullanılabilir metrekare tek başına karar vermek için yeterli değildir. Ekipmana ulaşım, kapı ve çalışma alanları, kablo güzergâhları ve diğer tesislerle olan fiziksel ilişki de planlanmalıdır.
Havai veya Yeraltı Bağlantı Yapısı
Trafo merkezinin besleneceği enerji hattının yapısı da tesis tipini etkileyebilir.
Havai hat bağlantısının bulunduğu bir projeyle tamamen yeraltı kablo altyapısı üzerinden beslenen yoğun yerleşimli bir tesis aynı çözümü gerektirmeyebilir.
Yüksek gerilim bağlantı altyapısının proje kapsamını incelemek için Enerji Nakil ve İletim Hatları sayfasına geçebilirsiniz.
İşletme ve Ekipman Erişimi
Trafo merkezi yalnızca kurulum sırasında kullanılan bir alan değildir.
Devreye alındıktan sonra ekipmanların kontrolü ve işletilmesi gerekir. Bu nedenle trafo, hücre, pano ve yardımcı sistemlere erişim daha tasarım aşamasında değerlendirilmelidir.
Gelecekteki Genişleme İhtiyacı
Tesiste ileride ikinci trafo, ilave hücre veya farklı bağlantı ihtiyacı doğması bekleniyorsa bunun ilk proje aşamasında dikkate alınması yararlı olur.
Genişleme ihtimali, özellikle bina boyutu, ekipman yerleşimi ve kablo altyapısını etkileyebilir.
Trafo Merkezi Tipine Ne Zaman Karar Verilmelidir?
Trafo merkezi tipi, ekipman siparişi veya saha inşaatı başladıktan sonra verilmesi gereken bir karar değildir.
Öncelikle;
- güç ihtiyacı,
- gerilim ve bağlantı yapısı,
- saha koşulları,
- ekipman kapsamı,
- mevcut elektrik altyapısı,
- gelecekteki kapasite planı
birlikte değerlendirilmelidir.
Bu veriler üzerinden trafo merkezi mimarisi oluşturulduğunda beton köşk, bina tipi veya farklı bir tesis çözümünün proje için uygunluğu daha sağlıklı belirlenebilir.
Trafo merkezi projelendirme ve uygulama kapsamı hakkında bilgi için Trafo Merkezleri sayfasını, farklı enerji altyapısı çalışmalarını görmek için Projeler bölümünü inceleyebilirsiniz.
Projenizin teknik kapsamını paylaşarak teklif talebinde bulunabilirsiniz.
Sık Sorulan Sorular
Beton köşk her sanayi tesisi için uygun mudur?
Hayır. Beton köşk kompakt ve bütünleşik bir çözüm sağlayabilir ancak tesisin güç ihtiyacı, ekipman sayısı, saha alanı, bağlantı sistemi ve gelecekteki genişleme planı değerlendirilmeden uygunluk kararı verilmemelidir. Bazı projelerde bina tipi veya farklı bir trafo merkezi yapısı daha uygun olabilir.
Mevcut trafo merkezinin tipi kapasite artışında değişebilir mi?
Kapasite artışı yalnızca daha güçlü bir transformatör yerleştirmek anlamına gelmez. Mevcut mahfaza veya bina, YG hücreleri, AG panoları, kablolar, koruma sistemi ve bağlantı altyapısının yeni ihtiyata uygunluğu birlikte değerlendirilmelidir. Mevcut tesis yetersiz kalıyorsa trafo merkezi yapısında daha kapsamlı değişiklikler gerekebilir.
