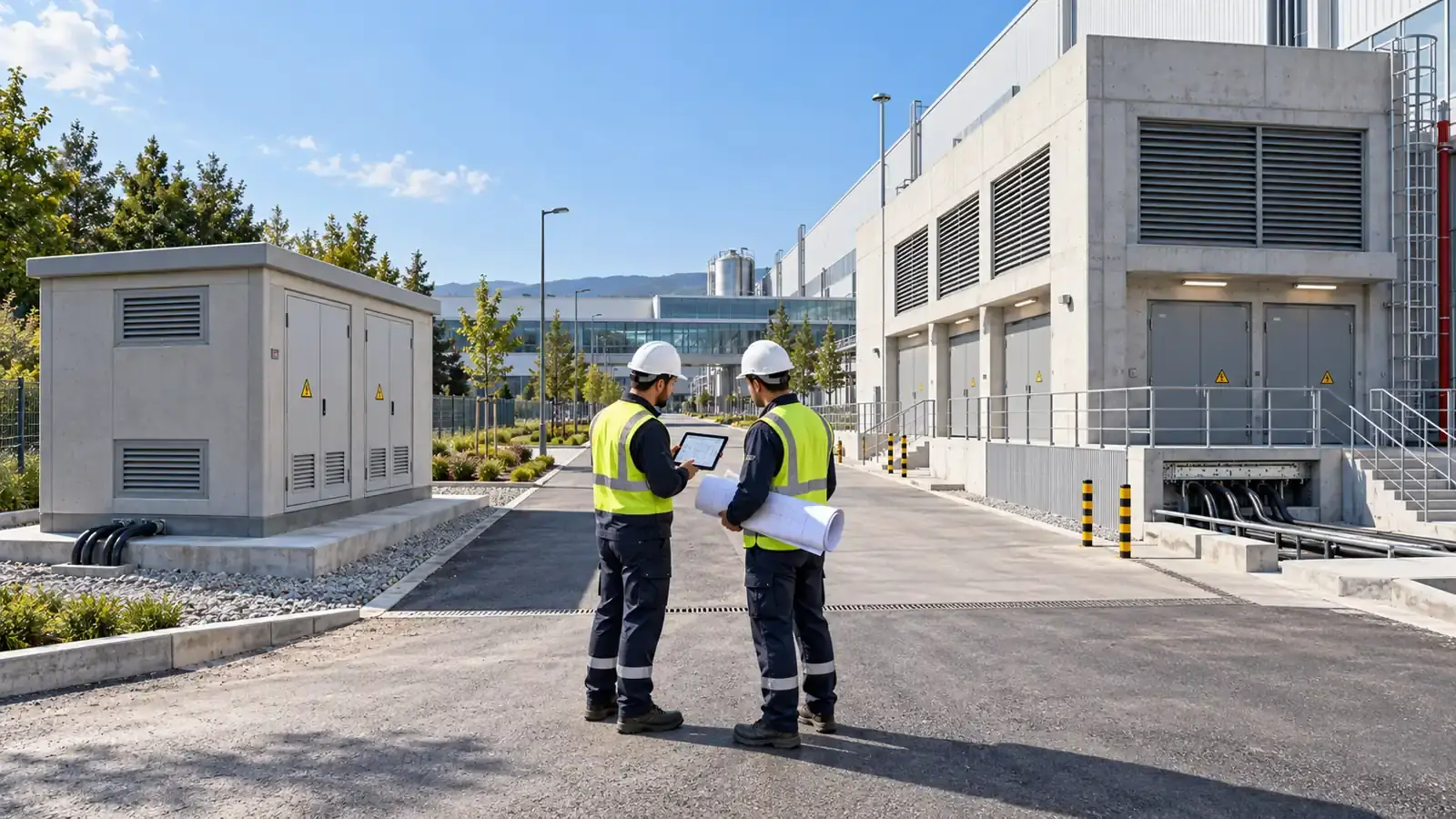

Beton Köşk ve Bina Tipi Trafo Merkezi: Maliyet ve Uygulama Karşılaştırması

Beton köşk ile bina tipi trafo merkezi karşılaştırılırken yalnızca köşk veya bina bedeline bakılmamalıdır. Aynı elektriksel ihtiyatta trafo-şalt ekipmanları, saha ve inşaat işleri, kablolama, lojistik, montaj süresi, işletme erişimi ve gelecekteki genişleme kapsamları eşitlenmelidir. Hangi çözümün daha ekonomik olduğu ancak toplam proje kapsamı üzerinden belirlenebilir.

Beton Köşk ve Bina Tipi Trafo Merkezi Karşılaştırmasına Nereden Başlanmalı?

Karşılaştırmaya merkez yapısından önce elektriksel ihtiyaçtan başlanmalıdır.

Beton köşk ve bina tipi iki teklifin gerçekten karşılaştırılabilir olması için mümkün olduğunca aynı temel ihtiyata dayanması gerekir:

• aynı hedef güç,

• aynı gerilim seviyeleri,

• aynı transformatör adedi ve temel teknik gereksinimler,

• aynı YG/OG hücre fonksiyonları,

• aynı AG dağıtım ihtiyacı,

• aynı koruma-kontrol kapsamı,

• aynı bağlantı noktası ve teslim sınırları.

Aksi durumda fiyat farkının merkez tipinden mi, yoksa farklı ekipman kapsamından mı kaynaklandığını ayırt etmek zorlaşır.

Bu nedenle değerlendirme sırası:

Elektriksel kapsam → merkez tipi → saha/inşaat → kablolama → lojistik → uygulama → toplam maliyet

şeklinde kurulmalıdır.

Beton Köşk Trafo Merkezinde Maliyet Hangi Kalemlerden Oluşur?

Beton köşk trafo merkezi, transformatör ve şalt ekipmanlarının kompakt bir beton mahfaza içerisinde düzenlenebildiği bir tesis çözümüdür.

Ancak “hazır köşk” ifadesi sahada yalnızca köşkün bırakılacağı anlamına gelmez.

Proje koşullarına göre maliyet kapsamında;

• beton mahfaza,

• transformatör,

• YG/OG hücreleri,

• AG dağıtım panosu,

• koruma ve yardımcı sistemler,

• saha ve temel hazırlığı,

• kablo giriş-çıkış altyapısı,

• nakliye,

• indirme ve kaldırma,

• ekipman bağlantıları,

• kablolama,

• test ve devreye alma hazırlıkları

bulunabilir.

Bu nedenle beton köşk fiyatı ile komple trafo merkezi kurulum maliyeti aynı kavram değildir.

Bir tedarikçiden yalnızca donanımlı köşk fiyatı alınırken diğer teklif saha temeli, kablolama, montaj ve devreye alma çalışmalarını içeriyorsa toplam bedeller doğrudan karşılaştırılmamalıdır.

Bina Tipi Trafo Merkezinde Hangi İlave İşler Ortaya Çıkabilir?

Bina tipi trafo merkezinde elektrik ekipmanları ayrı bir bina veya tesis içerisinde ayrılmış teknik hacimlere yerleştirilir.

Bu çözümde elektrik projesiyle birlikte mimari ve inşai tasarımın da detaylandırılması gerekebilir.

Projenin özelliklerine göre maliyeti etkileyebilecek başlıklar arasında;

• bina veya teknik hacmin oluşturulması,

• ekipman kaideleri,

• kablo kanalları veya galerileri,

• kapı ve ekipman taşıma açıklıkları,

• havalandırma ve yardımcı sistemler,

• saha tesviyesi ve drenaj,

• ekipman montaj alanları,

• bina içi kablo güzergâhları

yer alabilir.

Bununla birlikte mevcut tesiste uygun bir teknik bina veya hacim zaten bulunuyorsa bina tipi çözümün sıfırdan yeni bina yapılması gerektiği varsayılmamalıdır.

Bu nedenle maliyet karşılaştırmasında “bina tipi” ifadesinin hangi inşai işleri içerdiği açık şekilde tanımlanmalıdır.

Beton Köşk Her Zaman Daha Düşük Maliyetli midir?

Hayır.

Beton köşk, standartlaştırılabilir ve kompakt bir düzenin proje ihtiyacını karşıladığı durumlarda saha inşaatı ve yerleşim koordinasyonunu azaltabilen bir çözüm olabilir.

Ancak toplam maliyete;

• köşkün teknik konfigürasyonu,

• nakliye mesafesi,

• kaldırma ve vinç ihtiyacı,

• saha temeli,

• kablo girişleri,

• bağlantı mesafeleri,

• saha erişimi

de eklenir.

Buna karşılık bina tipi çözümde daha fazla inşai iş bulunabilir; fakat proje sahasında hazır ve uygun bir yapı varsa veya geniş ekipman yerleşimi zaten tesis mimarisinin parçasıysa maliyet dengesi değişebilir.

Bu nedenle:

Beton köşk = ucuz

ve

Bina tipi = pahalı

şeklinde sabit bir denklem kurulamaz.

Doğru karşılaştırma, aynı proje kapsamının iki alternatifte hangi iş kalemlerini oluşturduğuna bakılarak yapılmalıdır.

Uygulama ve Montaj Süresi Nasıl Karşılaştırılmalı?

Beton köşkün önemli avantajlarından biri, uygun projelerde mahfaza ve ekipman yerleşiminin daha bütünleşik hazırlanabilmesidir.

Bu durum sahada yapılacak bina imalatlarının bir bölümünü azaltabilir. Ancak köşk üretim süresi, ekipman tedariki, nakliye, temel hazırlığı ve kaldırma programı toplam takvimden ayrı düşünülemez.

Bina tipi merkezde ise saha veya bina imalatıyla elektrik ekipmanı tedariki kısmen paralel yürütülebilir. Buna karşılık bina, kablo kanalları, kaideler, ekipman girişleri ve diğer inşai işlerin elektrik projesiyle koordinasyonu gerekir.

Dolayısıyla uygulama süresi şu şekilde karşılaştırılmalıdır:

Program kalemi	Beton köşk	Bina tipi
Mahfaza/bina hazırlığı	Köşk üretim-tedarik programına bağlı	Mimari ve inşai uygulamaya bağlı
Saha temeli	Gerekebilir	Bina/ekipman temel çözümüne bağlı
Lojistik	Köşk taşıma ve kaldırma kritik olabilir	Ekipman taşıma güzergâhı kritik olabilir
Elektrik montajı	Bütünleşik çözüm kapsamına göre değişir	Bina içinde saha montajı daha geniş olabilir
Koordinasyon	Köşk-saha arayüzü	Elektrik-mimari-inşaat arayüzü
Toplam süre	Projeye göre	Projeye göre

Bu nedenle yalnızca “sahada kaç gün çalışılacak?” sorusu toplam uygulama süresini göstermez.

Saha Alanı ve Ekipman Yerleşimi Maliyeti Nasıl Etkiler?

Beton köşk genellikle ekipmanların kompakt bir mahfaza içinde toplanmasına imkân verir.

Bu özellik, kullanılabilir alanın sınırlı olduğu bazı projelerde avantaj sağlayabilir. Ancak köşkün gerçek dış ölçülerinin yanında;

• kapı ve işletme erişimi,

• kablo girişleri,

• ekipman değiştirme alanı,

• vinç veya kaldırma erişimi,

• çevredeki diğer tesisler

de dikkate alınmalıdır.

Bina tipi çözüm ise ekipman yerleşiminin proje özelinde düzenlenebilmesine daha fazla imkân sağlayabilir.

Birden fazla transformatör, daha fazla şalt hücresi, kapsamlı kontrol sistemi veya gelecekte genişleme alanı gerektiğinde bu esneklik değerli olabilir.

Ancak gereğinden büyük bina yapmak da yatırım maliyetini artırabilir.

Amaç mümkün olan en büyük teknik hacmi değil, mevcut ve öngörülebilir ihtiyaca uygun yerleşimi oluşturmaktır.

Kablolama ve Bağlantı Altyapısı İki Çözümde Nasıl Değişebilir?

Trafo merkezi tipinin seçimi kablo altyapısını ortadan kaldırmaz.

Beton köşkte kablo giriş-çıkış noktalarının köşk tasarımıyla uyumlu olması gerekir. Saha temeli ve kanal altyapısı bu girişlere göre hazırlanmalıdır.

Bina tipi merkezde ise kablo kanalları, galeriler veya bina içi güzergâhlar proje özelinde daha kapsamlı biçimde oluşturulabilir.

Maliyet değerlendirilirken;

• YG/OG kablo güzergâhı,

• AG bağlantıları,

• kontrol kabloları,

• kanal veya galeri ihtiyacı,

• kablo başlık ve sonlandırmaları,

• dış bağlantı noktalarına olan mesafe

iki alternatif için aynı sınırlar üzerinden karşılaştırılmalıdır.

Bir alternatifte bağlantı kabloları fiyata dahilken diğerinde hariç bırakılmışsa merkez tipine ait görünen fiyat farkı gerçekte kapsam farkından kaynaklanabilir.

Lojistik ve Vinç İhtiyacı Beton Köşk Maliyetini Nasıl Etkiler?

Beton köşk seçildiğinde yalnızca köşkün satın alma bedeline odaklanmak yeterli değildir.

Köşkün sahaya ulaştırılması ve nihai yerine alınması ayrı bir uygulama planı gerektirir.

Proje özelinde;

• saha yolunun uygunluğu,

• taşıma aracının erişimi,

• köşkün indirme noktası,

• vinç veya kaldırma ekipmanı ihtiyacı,

• kaldırma alanının fiziksel uygunluğu,

• temel imalatının montaj öncesinde tamamlanması

değerlendirilmelidir.

Kısıtlı bir sanayi sahasında fiziksel olarak kompakt bir köşk uygun görünse bile büyük bir taşıma veya kaldırma operasyonunun yapılamaması önemli bir uygulama sorunu oluşturabilir.

Bina tipi merkezde de lojistik ortadan kalkmaz. Bu kez transformatör, hücreler ve panoların bina içine hangi güzergâhtan taşınacağı ve montaj alanına nasıl ulaştırılacağı planlanmalıdır.

Gelecekteki Kapasite Artışı Hangi Çözümü Öne Çıkarabilir?

Gelecekteki genişleme ihtiyacı merkez tipi seçiminde önemlidir ancak her projede daha büyük çözüm seçmek gerektiği anlamına gelmez.

Beton köşkte genişleme kapasitesi;

• mahfazanın fiziksel boyutu,

• mevcut hücre düzeni,

• trafo bölümü,

• kablo girişleri

ile sınırlı olabilir.

Bina tipi merkezde ise başlangıç projesinde ilave hücre, ikinci trafo veya gelecekte kullanılacak teknik alan için yer ayrılması mümkün olabilir.

Fakat bu esneklik yalnızca projede gerçekten bırakılmış alan ve altyapı varsa anlamlıdır.

“Bina tipi merkez gelecekte her zaman kolayca büyütülür” şeklinde genel bir varsayım yapılmamalıdır.

Karar verirken doğrulanabilir büyüme planları değerlendirilmelidir.

Teklifler Hangi Kalemler Üzerinden Eşitlenmeli?

Beton köşk ile bina tipi trafo merkezi için alınan teklifler aşağıdaki başlıklarda mümkün olduğunca aynı kapsam seviyesine getirilmelidir:

Kontrol başlığı	Karşılaştırma sorusu
Trafo	Güç, adet ve teknik özellikler eşdeğer mi?
YG/OG şalt	Hücre sayısı ve fonksiyonları aynı mı?
AG sistemi	Pano ve dağıtım kapsamı aynı mı?
Koruma-kontrol	Aynı fonksiyonlar dahil mi?
Merkez yapısı	Köşk veya bina kapsamında tam olarak ne var?
Temel/saha	Hafriyat, temel, tesviye ve saha hazırlığı dahil mi?
Kablo altyapısı	Kanal, kablo ve sonlandırmalar aynı sınırda mı?
Lojistik	Nakliye, indirme ve kaldırma dahil mi?
Montaj	Elektrik ve mekanik montaj kapsamı aynı mı?
Projelendirme	Elektrik ve gerekli inşai projeler dahil mi?
Test/kabul hazırlığı	Tarafların sorumlulukları aynı mı?
Teslim süresi	Aynı başlangıç koşulundan mı hesaplanıyor?
Genişleme	Gelecekteki kapasite ihtiyacı iki çözümde nasıl karşılanıyor?

Bu eşitleme yapılmadan toplam teklif bedellerini yan yana koymak yanıltıcı olabilir.

Beton Köşk mü Bina Tipi mi? Karar Matrisi

İlk teknik değerlendirmede aşağıdaki yaklaşım kullanılabilir:

Proje koşulu	Beton köşk açısından	Bina tipi açısından
Kompakt saha ihtiyacı	Avantaj sağlayabilir	Ayrı teknik hacim gerekebilir
Çok sayıda ekipman	Mahfaza kapasitesi kontrol edilmeli	Yerleşim daha esnek olabilir
Yeni bina ihtiyacı	Ayrı bina ihtiyacını azaltabilir	İnşai kapsam artabilir
Mevcut uygun teknik bina	Köşk gereksiz olabilir	Mevcut alan değerlendirilebilir
Hızlı saha uygulaması ihtiyacı	Uygun standart çözümde avantaj sağlayabilir	İnşaat programına bağlıdır
Vinç/taşıma kısıtı	Kritik olabilir	Ekipman giriş güzergâhı yine kontrol edilir
Gelecekte genişleme	Mahfaza sınırları incelenmeli	Önceden alan ayrılabilir
Projeye özel yerleşim	Daha sınırlı olabilir	Daha esnek olabilir

Bu tablo nihai seçim için değil, hangi başlıkların detaylandırılması gerektiğini görmek için kullanılmalıdır.

Beton köşk ve bina tipi trafo merkezi arasında doğru seçim, tek bir ürün fiyatının karşılaştırılmasıyla değil; aynı elektrik ihtiyacının iki farklı fiziksel uygulamada oluşturduğu toplam yatırım ve uygulama kapsamının karşılaştırılmasıyla yapılır.

Maliyet çalışmasının temel sırası:

elektriksel ihtiyaç → ekipman kapsamı → merkez tipi → saha/inşaat → kablolama → lojistik ve montaj → genişleme → toplam teklif

şeklinde kurulmalıdır.
