Trafo ve Şalt Ekipmanlarında Yerleşim Uyumu
Trafo merkezi projelerinde ekipman yerleşimi, transformatörün belirlenen alana sığmasından daha geniş bir mühendislik konusudur. Transformatör, şalt hücreleri, bağlantı noktaları ve kablo güzergâhları, onaylı yerleşim projesi doğrultusunda birbirleriyle uyumlu biçimde konumlandırılmalıdır.
Yerleşim paftasında uygun görünen bir düzenin sahada da aynı şekilde uygulanabilmesi; temel ölçülerinin, ekipman boyutlarının ve bağlantı noktalarının karşılaştırılmasına bağlıdır. Bu unsurlar arasındaki uyumsuzluklar, montajın ilerleyen aşamalarında ek düzenleme ihtiyacı doğurabilir.
Kablo Güzergâhları ve Bağlantı Eksenleri
Trafo ekipman yerleşimi, güç kablolarının ve bara bağlantılarının fiziksel düzenini doğrudan etkiler. Transformatörün bağlantı terminalleri ile diğer ekipmanların bağlantı noktaları arasındaki konum ilişkisi, kablo güzergâhları ve bağlantı çizimleriyle birlikte değerlendirilmelidir.
Özellikle kablo girişlerinin ve terminal eksenlerinin projedeki konumdan sapması, bağlantıların uygun olmayan açılarla yapılmasına veya ek mekanik zorlanmalara neden olabilir. Bu nedenle kablo girişleri, güzergâhlar ve bağlantı noktaları montaj öncesinde karşılaştırılmalıdır.
Havalandırma ve Erişim Alanları
Trafo ve şalt ekipmanlarının konumlandırılmasında elektriksel bağlantılar kadar havalandırma ve erişim gereksinimleri de dikkate alınmalıdır.
Transformatörün soğutma düzenine uygun hava dolaşımı sağlanmalı; şalt hücrelerinin kapıları, hareketli bölümleri ve işletme erişim alanları diğer ekipmanlar tarafından engellenmemelidir.
Gerekli mesafeler, kullanılan ekipmanın teknik özelliklerine, üretici talimatlarına ve tesisin uygulanabilir güvenlik gereksinimlerine göre belirlenir.
Trafo Ankrajı ve Mekanik Sabitleme
Trafo ankrajı, transformatörün veya ilgili ekipmanın temel üzerine projede öngörülen biçimde sabitlenmesini sağlayan mekanik bağlantı düzenidir. Ankraj uygulamasında yalnızca bağlantı elemanlarının bulunması değil; yerlerinin, özelliklerinin ve uygulama yönteminin projeye uygunluğu da önemlidir.
Ankraj deliklerinin ekipman tabanıyla hizalanmaması, montaj sırasında zorlamaya veya ekipmanın planlanan konumundan sapmasına neden olabilir. Temel ve bağlantı düzeninin uygun olmaması ise ekipmanın mekanik kararlılığını etkileyebilir.
Bu nedenle ankraj uygulaması, ekipmanın ağırlığı, üretici tarafından belirlenen montaj düzeni, temel özellikleri ve projeye özgü yapısal gereksinimler dikkate alınarak değerlendirilmelidir.
Özellikle deprem etkilerinin dikkate alınması gereken tesislerde ankraj detayları, ilgili mühendislik hesaplarına ve onaylı uygulama projesine dayanmalıdır.

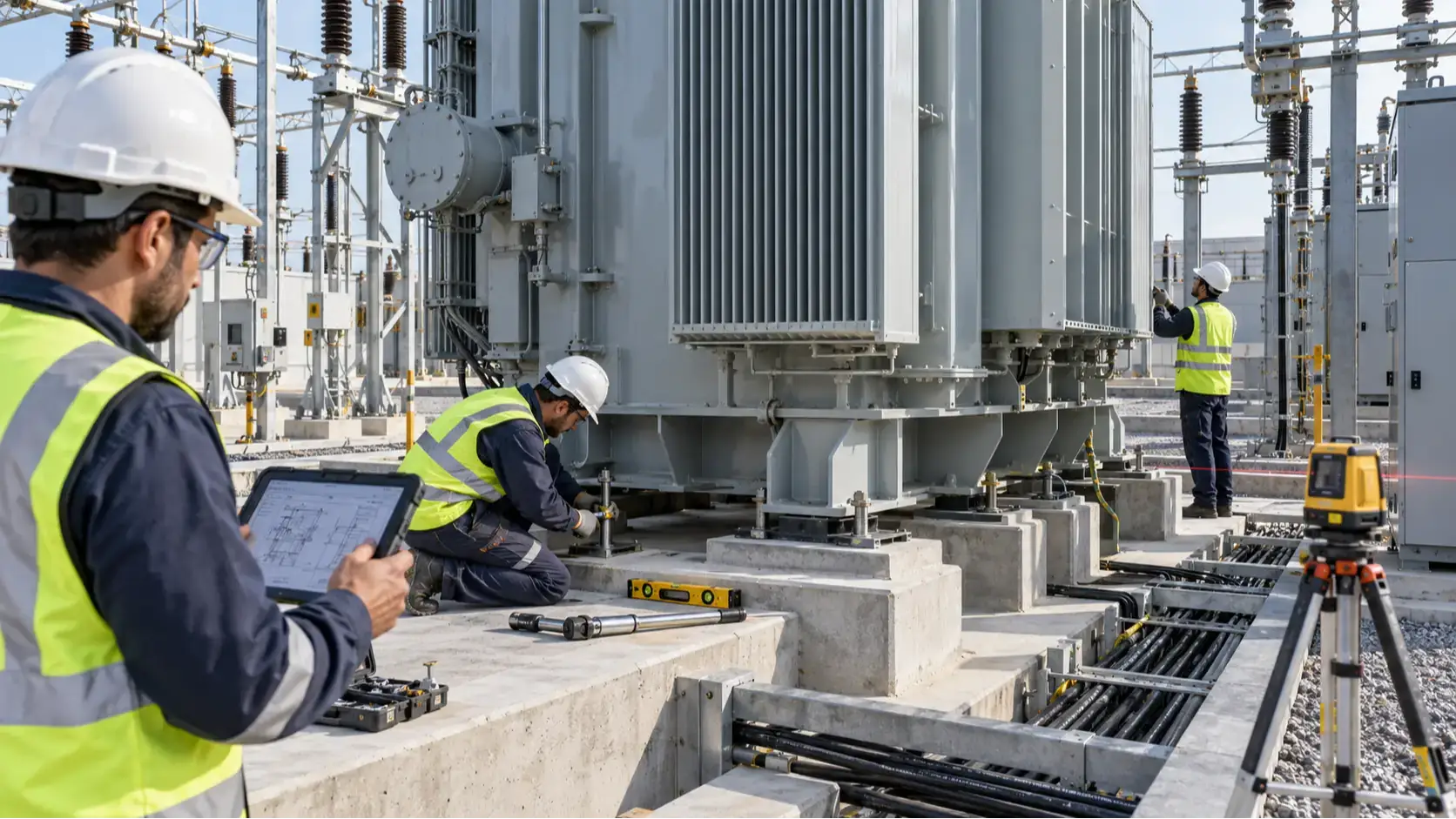

Seviye Farkları Montaj Kalitesini Nasıl Etkiler?
Trafo montajında seviye kontrolü, ekipmanın yalnızca düzgün görünmesini sağlamak amacıyla yapılmaz. Temel yüzeyindeki veya ekipman tabanındaki seviye farklılıkları, birbiriyle bağlantılı bileşenlerin hizalanmasını ve mekanik uyumunu etkileyebilir.
Şalt hücrelerinin yan yana kurulduğu uygulamalarda uygun olmayan seviye, hücrelerin birleşim noktalarında açıklık veya hizalama sorunlarına yol açabilir. Hareketli bölümleri bulunan ekipmanlarda ise montaj geometrisinin bozulması, mekanizmaların çalışmasını etkileyebilir.
Seviye değerlendirmesinde temel kotu, ekipman tabanının konumu ve bağlantı noktalarının geometrisi birlikte incelenmelidir.
Gerekli düzeltmeler, üreticinin izin verdiği yöntemler ve onaylı proje koşulları doğrultusunda gerçekleştirilmelidir. Ekipmanı uygun olmayan bağlantılarla zorlayarak hizalamak, mekanik uyumsuzluğu ortadan kaldırmak yerine başka bağlantı noktalarına taşıyabilir.
Mekanik Toleranslar ve Devreye Alma Arasındaki İlişki
Trafo yerleşim toleransı, ekipmanların projede tanımlanan konum ve ölçülerden kabul edilebilir sapma sınırlarını ifade eder. Ancak tüm trafo merkezleri için geçerli tek bir yerleşim, seviye veya ankraj toleransı bulunmaz.
Uygulanabilir sınırlar; ekipman tipi, üretici dokümanları, onaylı proje ve ilgili teknik şartnamelere göre belirlenmelidir.
|
Kontrol konusu |
Olası uyumsuzluk |
Devreye alma hazırlığına etkisi |
|---|---|---|
|
Ekipman yerleşimi |
Terminal ve kablo girişlerinin farklı konumlarda kalması |
Bağlantı düzeninin yeniden değerlendirilmesi |
|
Ankraj |
Bağlantı noktalarının hizalanmaması veya uygun sabitlemenin sağlanamaması |
Mekanik uygunluk tamamlanmadan sonraki aşamaya geçilememesi |
|
Seviye |
Ekipman tabanında veya hücre birleşimlerinde farklılık |
Hizalama ve mekanik çalışma kontrollerinde uygunsuzluk |
|
Bağlantı geometrisi |
Kablo veya bara bağlantılarında mekanik zorlanma |
Bağlantı düzeninde düzeltme ihtiyacı |
Mekanik toleransların kontrol edilmesi, montaj sırasında oluşan sapmaların elektriksel bağlantılar tamamlandıktan sonra fark edilmesini önlemeye yardımcı olur.
Özellikle farklı üreticilere ait ekipmanların birlikte kullanıldığı projelerde, bileşenlerin bağlantı ve montaj çizimlerinin önceden karşılaştırılması önem taşır.
Devreye Alma Öncesinde Mekanik Uygunluk Kontrolü
Trafo merkezi montaj kalitesinin değerlendirilmesi, ekipmanların sahaya yerleştirilmesiyle tamamlanmaz. Mekanik kurulumun onaylı projeye ve uygulanabilir üretici talimatlarına uygunluğu, elektriksel test ve devreye alma aşamalarından önce kontrol edilmelidir.
Bu değerlendirmede temel kontrol başlıkları şunlardır:
-
Yerleşim kontrolü: Transformatörün, şalt hücrelerinin ve ilgili ekipmanların konumları onaylı yerleşim paftalarıyla karşılaştırılır.
-
Temel ve seviye kontrolü: Ekipmanların oturduğu yüzeyler, kot farklılıkları ve hizalama durumu incelenir.
-
Ankraj kontrolü: Bağlantı noktaları ve sabitleme düzeninin onaylı uygulama detaylarına uygunluğu değerlendirilir.
-
Bağlantı geometrisi: Kablo ve bara bağlantılarının konumu, erişilebilirliği ve mekanik açıdan uygunluğu gözden geçirilir.
-
Kayıt ve uygunsuzluk yönetimi: Ölçüm sonuçları belgelenir; belirlenen sapmalar, yetkili teknik ekip tarafından değerlendirilerek uygun düzeltmeler tamamlanır.
Bu kontrollerin kayıt altına alınması, montajın son durumu ile proje dokümanlarının karşılaştırılmasını kolaylaştırır. Ayrıca farklı disiplinler veya uygulama ekipleri arasında ortaya çıkabilecek uyumsuzlukların değerlendirilmesine yardımcı olur.
Mekanik uygunluğun sağlanması, elektriksel testlerin ve resmî kabul işlemlerinin yerine geçmez. Devreye alma ve enerjilendirme süreci, tesisin özelliklerine göre gerekli bütün teknik kontroller ve ilgili yetkili kuruluşun gereklilikleri tamamlandıktan sonra yürütülmelidir.
Sıkça Sorulan Sorular
Montajdaki bir tolerans sapması her zaman ekipman değişimini gerektirir mi?
Hayır. Bazı sapmalar, üreticinin izin verdiği montaj düzenlemeleri veya uygun proje revizyonlarıyla giderilebilir. Ancak uygulanabilecek yöntem, sapmanın niteliğine ve ilgili ekipmanın teknik gereksinimlerine bağlıdır. Düzeltme yöntemi yetkili mühendislik değerlendirmesiyle belirlenmeli; ekipman veya bağlantılar zorlanarak uygunsuzluk giderilmeye çalışılmamalıdır.
