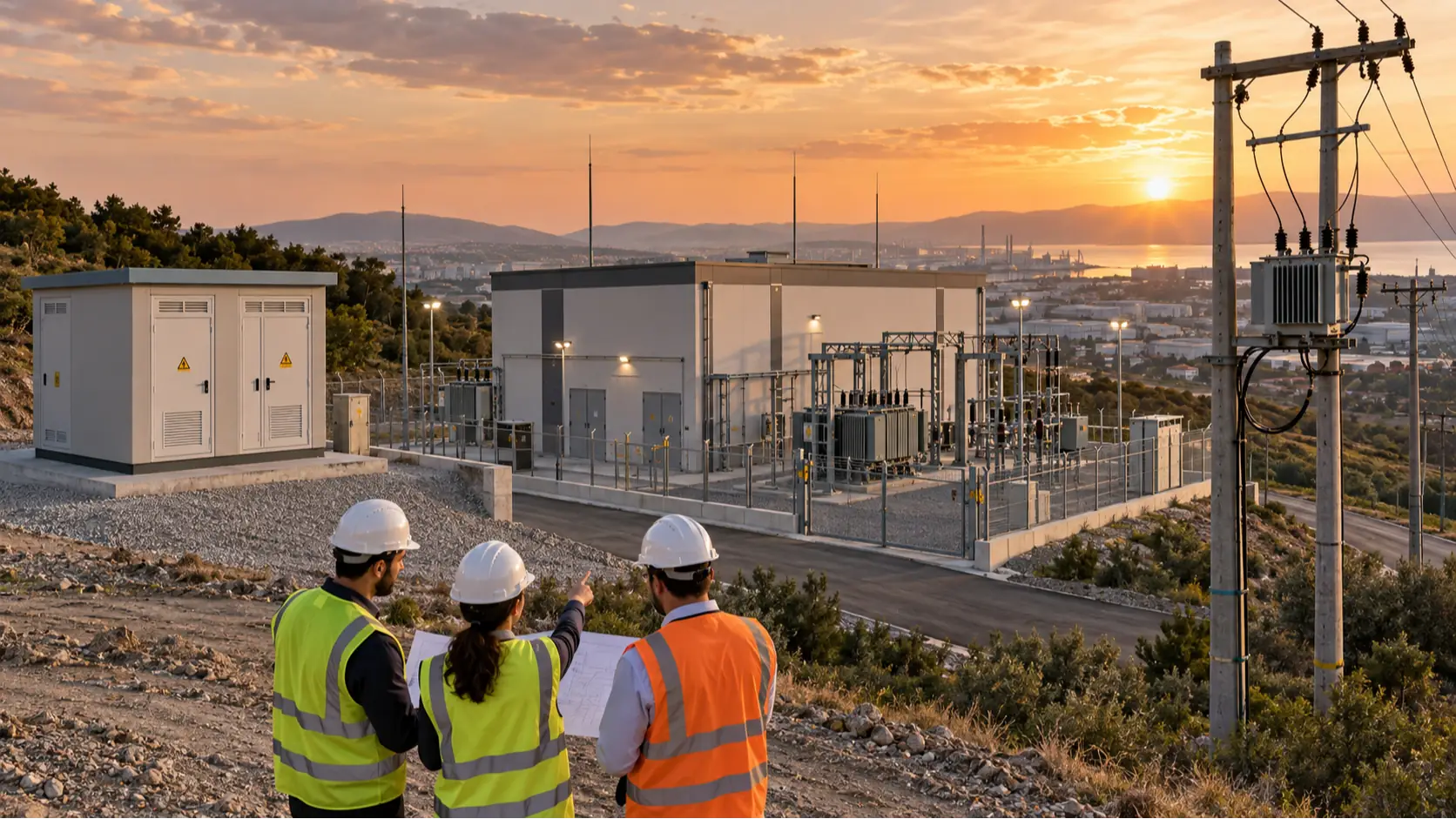

Beton köşk, bina tipi ve direk tipi trafo merkezi arasında seçim yalnızca trafo gücüne göre yapılmaz. Gerilim seviyesi, şebeke bağlantısı, saha alanı, trafo ve şalt düzeni, fider sayısı, gelecekteki kapasite ihtiyacı, kablo veya havai hat bağlantısı ve ilgili kuruluşun proje koşulları birlikte değerlendirilmelidir.
Trafo merkezi tipi hangi kriterlere göre belirlenir?
Trafo merkezi kurulumu planlanırken ilk karar “hangi tip trafo merkezi satın alınmalı?” olmamalıdır.
Önce tesisin elektriksel ve fiziksel gereksinimleri tanımlanır.
Değerlendirmede başlıca:
- Mevcut ve öngörülen güç ihtiyacı
- Şebekenin gerilim seviyesi
- Bağlantı noktası ve bağlantı şekli
- Tek veya birden fazla transformatör ihtiyacı
- YG şalt hücresi ve fider sayısı
- Ring veya radyal şebeke yapısı
- Saha alanı ve yerleşim sınırları
- Havai hat veya yeraltı kablo bağlantısı
- Kablo güzergâhları
- Ekipman erişimi
- Çevresel ve fiziksel saha koşulları
- Gelecekte kapasite artırımı olasılığı
- İlgili dağıtım kuruluşunun proje kriterleri
birlikte ele alınır.
Bu veriler ortaya çıktıktan sonra beton köşk, bina tipi veya direk tipi çözümün proje açısından uygunluğu değerlendirilebilir.
Bu içerikteki karşılaştırma ağırlıklı olarak orta gerilimden alçak gerilime dönüşüm yapılan YG/AG dağıtım trafo tesislerini kapsar. Daha yüksek gerilim seviyelerindeki iletim trafo merkezleri farklı tasarım ve teknik şartname süreçlerine tabidir.
Beton köşk trafo merkezi nedir ve ne zaman değerlendirilebilir?
Beton köşk trafo merkezi, transformatör ile YG ve AG ekipmanlarının beton bir mahfaza içinde düzenlendiği kompakt tesis çözümüdür.
Proje tasarımına göre köşk içerisinde:
- YG anahtarlama ve koruma ekipmanları
- Dağıtım transformatörü
- AG dağıtım panosu
- Güç ve kontrol bağlantıları
- Yardımcı sistemler
birlikte yer alabilir.
Beton köşk çözümünün önemli özelliklerinden biri ekipmanların kapalı ve kompakt bir yerleşim içinde toplanabilmesidir.
Bu yapı özellikle ayrılmış saha alanının sınırlı olduğu, ekipmanların dış çevreden fiziksel olarak ayrılması gereken veya standartlaştırılmış kompakt bir merkez tasarımının proje koşullarına uyduğu tesislerde değerlendirilebilir.
Ancak beton köşk seçimi yalnızca “az yer kaplıyor” gerekçesiyle yapılmaz.
Köşkün sahaya taşınabilmesi, vinç ve montaj erişimi, temel hazırlığı, kablo giriş-çıkışları, havalandırma, ekipman yerleşimi ve ilgili kuruluşun teknik kriterleri proje aşamasında çözülmelidir.
Kullanılacak köşkün teknik özellikleri de gerilim, trafo gücü, YG hücre yapısı ve AG dağıtım düzeniyle uyumlu olmalıdır.
Bina tipi trafo merkezi hangi projelerde öne çıkar?
Bina tipi trafo merkezinde elektrik ekipmanları projeye göre tasarlanmış bir bina veya tesis içerisindeki ayrılmış teknik hacimlerde konumlandırılır.
Beton köşke kıyasla ekipman yerleşiminin proje özelinde daha geniş biçimde düzenlenebilmesi önemli bir farktır.
Bina tipi çözüm özellikle:
- Birden fazla trafo veya daha kapsamlı şalt düzeni gerektiğinde
- Çok sayıda giriş-çıkış fideri planlandığında
- Koruma ve kontrol sistemleri için daha kapsamlı alan gerektiğinde
- Gelecekte genişleme ihtimali öngörüldüğünde
- Tesis mimarisi içerisinde özel bir elektrik hacmi ayrılabildiğinde
- Kablo galerileri veya kapsamlı kablo güzergâhları gerektiğinde
değerlendirilebilir.
Bunun karşılığında bina tipi çözümün elektrik projesi ile mimari ve inşai tasarımının koordineli yürütülmesi gerekir.
Trafo ve şalt yerleşiminin yanında havalandırma, erişim, kablo kanalları, ekipman taşıma güzergâhları ve tesisin güvenlik gereksinimleri de başlangıçta planlanmalıdır.
Bu nedenle bina tipi trafo merkezi, yalnızca “beton köşkten daha büyük bir oda” olarak düşünülmemelidir.
Direk tipi trafo postası hangi koşullarda değerlendirilebilir?
Direk tipi trafo postasında transformatör ve ilgili dağıtım ekipmanlarının önemli bölümü açık hava ortamında, direk sistemi üzerinde veya onunla ilişkili şekilde konumlandırılır.
Bu çözümün değerlendirilmesinde havai dağıtım şebekesiyle bağlantı önemli bir faktördür.
Direk tipi tesis;
- Mevcut şebeke yapısının uygun olması
- Sahanın direk tesisine elverişli olması
- İlgili dağıtım kuruluşunun proje kriterlerinin karşılanması
- Gerekli elektriksel ve fiziksel güvenlik mesafelerinin sağlanması
- Yaya ve araç hareketlerinin güvenli biçimde yönetilebilmesi
- Ekipmana erişim koşullarının uygun olması
durumunda seçenekler arasında değerlendirilebilir.
Buna karşılık yoğun yerleşim, sınırlı güvenlik alanı, yeraltı kablolu şebeke yapısı, daha kapsamlı şalt gereksinimi veya farklı çevresel koşullar söz konusuysa kapalı merkez çözümleri daha ayrıntılı incelenebilir.
Direk tipi tesis için yalnızca internette görülen belirli bir kVA sınırına göre karar verilmemelidir. Güç, bağlantı ve saha koşulları ilgili dağıtım kuruluşunun güncel proje kriterleriyle birlikte kontrol edilmelidir.
Beton köşk, bina tipi ve direk tipi arasındaki temel farklar nelerdir?
Üç çözüm arasındaki farkı yalnızca fiziksel görünüm üzerinden değerlendirmek yanıltıcı olabilir.
| Kriter | Beton köşk | Bina tipi | Direk tipi |
|---|---|---|---|
| Yerleşim | Kompakt ve kapalı | Projeye özel hacim | Direk/açık hava düzeni |
| Alan ihtiyacı | Görece kompakt olabilir | Daha geniş teknik hacim gerekebilir | Kapalı bina ihtiyacını azaltabilir |
| Şalt esnekliği | Köşk tasarımıyla sınırlıdır | Yerleşim açısından daha esnek olabilir | Proje yapısına bağlı olarak daha sınırlı olabilir |
| Genişleme | Köşk kapasitesiyle ilişkilidir | Başlangıçta ilave alan ayrılabilir | Gelecek genişleme ayrıca değerlendirilir |
| Bağlantı | Kablo ağırlıklı veya projeye uygun bağlantı | Kablo/havai irtibat projeye göre | Havai şebeke bağlantısıyla güçlü ilişki |
| Çevresel koruma | Ekipman mahfaza içindedir | Ekipman bina içerisindedir | Ekipman dış ortam koşullarına daha açıktır |
| İnşai kapsam | Temel ve saha hazırlığı | Bina, hacim ve altyapı koordinasyonu | Direk ve saha altyapısı |
| Tip seçimi | Köşk şartları + proje kriterleri | Bina ve sistem tasarımı | Şebeke + saha + kuruluş kriterleri |
Bu tablo ön seçim için kullanılabilir; nihai teknik karar değildir.
Trafo gücü tek başına tip seçmek için yeterli midir?
Hayır.
Trafo gücü önemli bir tasarım girdisidir ancak tek başına beton köşk, bina veya direk tipi seçimini belirlemez.
Örneğin aynı trafo gücünde iki farklı tesisin:
- Birinin ring şebekeye,
- Diğerinin radyal hatta,
- Birinin sınırlı bir şehir parseline,
- Diğerinin açık bir sanayi veya arazi sahasına
bağlanması gerekebilir.
Şalt hücresi sayısı, ölçüm yapısı, kısa devre koşulları, kablo bağlantıları ve gelecekteki kapasite planı da farklı olabilir.
Bu nedenle önce trafo gücü hesaplanmalı, ardından bu gücün hangi sistem mimarisi içinde çalışacağı belirlenmelidir.
Ring, radyal ve bağlantı yapısı seçimi nasıl etkiler?
Trafo merkezinin şebekeyle nasıl ilişkilendirileceği tesis tipinin önemli girdilerinden biridir.
Radyal bağlantıda enerji tek ana besleme yönünden gelebilir.
Ring yapıda ise merkezin giriş-çıkış şalt düzeni ve şebeke içindeki konumu daha farklı olabilir. Hat ayırma, giriş-çıkış hücreleri veya farklı koruma-kontrol düzenleri gerekli hâle gelebilir.
Bu durum özellikle beton köşk ve bina tipi merkezlerde hücre sayısını ve fiziksel yerleşimi doğrudan etkileyebilir.
Benzer şekilde mevcut bağlantı noktası havai hat üzerinde olsa bile tesisin son bağlantısı kabloyla yapılabilir veya proje farklı bir şebeke düzeni gerektirebilir.
Bu nedenle trafo merkezi ile onu besleyen enerji nakil hattı birbirinden bağımsız tasarlanmamalıdır.
Enerji hattı bağlantılarının mühendislik kapsamı için Enerji Nakil ve İletim Hatları sayfasını inceleyebilirsiniz.
Saha ve yerleşim koşulları neden belirleyicidir?
Elektriksel olarak çalışabilecek bir çözüm, fiziksel olarak her sahaya uygulanamayabilir.
Beton köşkte taşıma ve vinç erişimi, bina tipinde ekipman giriş güzergâhı, direk tipinde ise direk konumu ve çevre güvenliği kritik hâle gelebilir.
Saha değerlendirmesinde:
- Parsel sınırları
- Yapılaşma ve imar koşulları
- Araç ve yaya yolları
- Ekipman taşıma güzergâhı
- Kablo giriş ve çıkış noktaları
- Yağmur, kar, sıcaklık ve diğer çevresel etkiler
- Su birikmesi veya drenaj koşulları
- İşletme sırasında güvenli erişim
gibi fiziksel unsurlar dikkate alınmalıdır.
Bu nedenle trafo merkezi seçiminin yalnızca elektrik tek hat şeması üzerinden yapılması yeterli değildir.
Gelecekte kapasite artışı planlanıyorsa nelere bakılmalıdır?
Tesisin yalnızca bugünkü ihtiyaca göre tasarlanması, ileride yapılacak kapasite artışını zorlaştırabilir.
Gelecekte ek trafo, yeni fider veya üretim tesisi bağlantısı bekleniyorsa bu ihtiyacın ilk projede değerlendirilmesi yararlı olur.
Beton köşk seçilecekse köşk içindeki hücre ve ekipman kapasitesi önem kazanır.
Bina tipi merkezde ilave hücre veya trafo için fiziksel alan ayrılabilmesi değerlendirilebilir.
Direk tipi bir çözümde ise artacak güç ve şalt gereksinimi, mevcut tesis tipinin gelecekte yeterli olup olmayacağını etkileyebilir.
Kapasite artışında yalnızca transformatörün değiştirilmesi yeterli olmayabilir. Şalt, kablo, koruma sistemi ve bağlantı altyapısının da yeni işletme koşullarına uygunluğu incelenmelidir.
Proje onayı ve kabul kriterleri tip seçimini nasıl etkiler?
Trafo tesisi, yalnızca saha ekibinin fiziksel montajıyla tamamlanan bir uygulama değildir.
Bağlantının bulunduğu şebeke ve proje kapsamına göre ilgili kurum veya dağıtım şirketinin:
- Proje formatları
- Teknik şartnameleri
- Onaylı ekipman koşulları
- Bağlantı kriterleri
- Kabul için istenen belge ve kontrolleri
başlangıç aşamasından itibaren dikkate alınmalıdır.
Bu nedenle tip seçiminin proje onayından bağımsız yapılması saha revizyonu, ekipman değişikliği veya iş programında gecikme riski oluşturabilir.
En doğru sıralama; güç ve bağlantı ihtiyacının belirlenmesi, saha verilerinin toplanması, uygun sistem tipinin projelendirilmesi ve ilgili teknik/onay gerekliliklerinin uygulama öncesinde netleştirilmesidir.
Trafo tesisi için ilk teknik değerlendirmede hangi bilgiler gerekir?
İlk mühendislik değerlendirmesini oluşturmak için mümkün olduğunca şu bilgiler hazırlanabilir:
- Tesisin konumu
- Mevcut ve gelecekteki güç ihtiyacı
- Bağlantı gerilim seviyesi
- Enerji alınacak bağlantı noktası
- Mevcut enerji hattının havai veya yeraltı yapısı
- Tesis içindeki yaklaşık trafo yeri
- Kullanılabilir saha alanı
- Planlanan trafo adedi
- Biliniyorsa giriş-çıkış fider ihtiyaçları
- Mevcut proje ve bağlantı görüşleri
- GES veya başka bir üretim tesisi bağlantısı olup olmadığı
- Gelecekte kapasite artışı planı
Bu bilgiler saha keşfi ve proje çalışmalarıyla birlikte değerlendirilerek beton köşk, bina tipi veya direk tipi alternatifler teknik açıdan karşılaştırılabilir.
