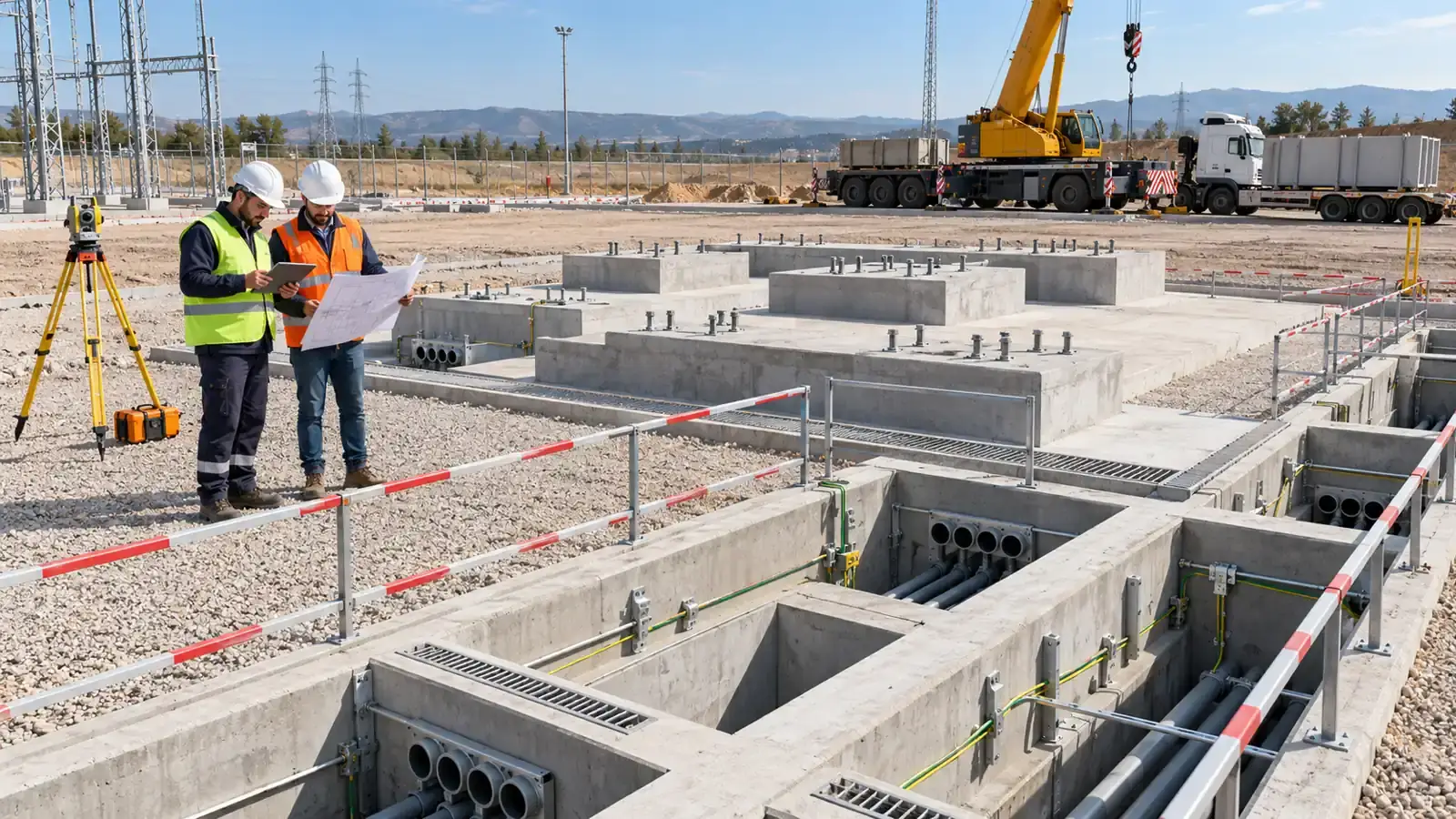

Trafo Merkezi Saha Hazırlığında Kablo Kanalları, Ekipman Kaideleri ve Montaj Alanları Nasıl Koordine Edilir?
Trafo merkezi saha hazırlığında kablo kanalları, ekipman kaideleri ve montaj alanları birbirinden bağımsız planlanmamalıdır. Kanal çıkışları ekipman kablo girişleriyle, kaideler ekipman ölçüleri ve ankraj düzeniyle, montaj alanları ise taşıma, kaldırma ve erişim ihtiyaçlarıyla eşleştirilmelidir. Kalıcı saha imalatları, güncel proje ve ekipman verileri kontrol edildikten sonra uygulanmalıdır.
Trafo Merkezi Saha Hazırlığı Neden Ekipman Projesiyle Birlikte Yürütülmelidir?
Trafo merkezi saha hazırlığı yalnızca beton dökülmesi, kanal açılması veya zeminin tesviye edilmesi değildir.
Sahada yapılan her kalıcı imalatın elektrik ekipmanıyla bir karşılığı bulunur.
Kablo kanalı, belirli ekipmanlar arasında güç veya kontrol kablolarının taşınmasına hizmet eder. Ekipman kaidesi veya temeli, üzerine gelecek ekipmanın fiziksel yerleşimini ve bağlantısını karşılar. Montaj alanı ise ekipmanın sahaya getirilmesi, taşınması, kaldırılması ve yerine alınabilmesi için gereklidir.
Bu nedenle doğru koordinasyon zinciri şu şekilde kurulabilir:
Ekipman ve elektrik projesi → yerleşim → kablo girişleri → kaide/temel → kanal güzergâhı → montaj ve erişim alanı → saha imalatı
İnşai imalatlar elektrik projesinden önce kesinleştirildiğinde montaj aşamasında kanal çıkışının yanlış noktada kalması, ankrajların ekipmanla eşleşmemesi veya ekipmanın sahaya taşınamaması gibi sorunlar ortaya çıkabilir.
Amaç, montaj ekibinin sahaya geldiğinde mevcut inşai imalatlara uyum sağlamaya çalışması değil; saha imalatlarının baştan montaj gereksinimlerine göre hazırlanmasıdır.
Kablo Kanalı Güzergâhı Nasıl Belirlenir?
Kablo kanalı güzergâhının başlangıç noktası yalnızca sahadaki en kısa yol değildir.
Önce hangi ekipmanların birbirine bağlanacağı belirlenmelidir.
Trafo merkezi yapısına göre kablo güzergâhları;
-
transformatör,
-
YG veya OG şalt ekipmanları,
-
AG dağıtım düzeni,
-
koruma-kontrol panoları,
-
yardımcı sistemler,
-
saha ekipmanları
arasındaki bağlantılara hizmet edebilir.
Bu nedenle kanal güzergâhı tek hat şeması, ekipman yerleşimi ve kablolama planıyla birlikte değerlendirilmelidir.
Güç ve kontrol kablolarının hangi noktalardan gelip hangi ekipmana ulaşacağı görünür hâle geldikten sonra saha üzerindeki uygun kanal veya galeri çözümü geliştirilebilir.
Kanalı önce oluşturup kabloları daha sonra mevcut güzergâha uydurmak, gereksiz dönüşler, kesişimler veya sonradan yapılacak inşai değişiklikler doğurabilir.
Kanal Çıkışları Ekipman Yerleşimiyle Nasıl Eşleştirilir?
Kablo kanalının ekipmanın yakınından geçmesi tek başına yeterli değildir.
Kabloların ekipmana hangi yönden ve hangi fiziksel noktadan gireceği de bilinmelidir.
Şalt hücresi, pano, transformatör veya diğer elektrik ekipmanlarında kablo girişleri alttan, yandan veya projeye özgü farklı bir düzenden yapılabilir.
Bu nedenle kanal çıkışının konumu;
ekipman yerleşimi + kablo giriş yönü + kablo dönüş ihtiyacı + bağlantı noktası
birlikte değerlendirilerek belirlenmelidir.
Ekipmanların yalnızca dış ölçülerini kullanmak yeterli olmayabilir. Kablo bağlantı bölgesi, terminal konumu ve üretici tarafından tanımlanan giriş alanları da kontrol edilmelidir.
Özellikle ekipman seçimi değiştiğinde daha önce hazırlanan kanal çıkışlarının yeni ekipmanla hâlâ uyumlu olup olmadığı yeniden incelenmelidir.
Ekipman Kaideleri Hangi Verilere Göre Hazırlanır?
Trafo merkezi ekipman kaidesi, yalnızca ekipmanın kapladığı alan kadar beton yüzey oluşturmak anlamına gelmez.
Kaide veya temel çözümünde ekipmanın gerçek fiziksel ve montaj verilerinin dikkate alınması gerekir.
Projenin özelliğine göre şu bilgiler önem kazanabilir:
-
ekipmanın dış ölçüleri,
-
toplam yerleşim yönü,
-
taban veya şase geometrisi,
-
ankraj noktaları,
-
kablo giriş açıklıkları,
-
ekipman ağırlığı ve yükleri,
-
bağlantı yapılacak diğer ekipmanların kotları,
-
üreticinin montaj gereksinimleri.
Bu bilgiler elektrik yerleşim projesiyle inşai proje arasında aktarılmalıdır.
Örneğin ekipmanın plan üzerindeki merkezi doğru olsa bile ankraj delikleri veya kablo geçiş açıklıkları kaideyle eşleşmiyorsa saha montaja hazır kabul edilemez.
Bu nedenle yalnızca genel ekipman sembolü üzerinden kaide imalatına geçmek yerine, kesinleşmiş ekipman verilerinin kullanılması gerekir.
Kaide ve Ankraj Bilgileri Ne Zaman Dondurulmalıdır?
Kaide ve ankraj gibi kalıcı imalatlar, mümkün olduğunca ekipmanın gerçek teknik verileri doğrulandıktan sonra kesinleştirilmelidir.
İlk proje aşamasında yaklaşık ekipman ölçüleriyle yerleşim çalışması yapılabilir. Ancak satın alınacak ekipmanın marka, tip veya fiziksel ölçülerinde değişiklik olması hâlinde kaide ve ankraj düzeni de etkilenebilir.
Bu nedenle proje sürecinde iki veri seviyesi ayrılmalıdır:
Ön yerleşim verileri: Alan ihtiyacını ve genel saha mimarisini geliştirmek için kullanılan bilgiler.
İmalat verileri: Kaide, ankraj, açıklık ve ekipman arayüzlerinin sahada uygulanacağı kesin bilgiler.
Kalıcı saha imalatından önce kullanılacak çizimin hangi revizyon olduğu da kontrol edilmelidir.
Eski ekipman çizimiyle hazırlanmış bir kaidenin daha sonra seçilen ekipmana uymaması, montaj sırasında kırma, delme, ek ankraj veya yeniden imalat ihtiyacı doğurabilir.
Montaj Alanı ve Ekipman Erişimi Nasıl Planlanır?
Montaj alanı yalnızca ekipmanın kalıcı olarak kaplayacağı yüzey değildir.
Ekipmanın sahaya girmesi ve yerine alınması için geçici çalışma alanlarına da ihtiyaç duyulabilir.
Planlama sırasında proje koşullarına göre;
-
ekipman taşıma güzergâhı,
-
araç giriş-çıkışı,
-
yük boşaltma noktası,
-
kaldırma ekipmanının konumu,
-
geçici depolama alanı,
-
ekipmanın döndürülmesi veya hizalanması için gereken alan,
-
montaj personelinin çalışma alanı,
-
çevredeki tamamlanmış yapı ve ekipmanlar
birlikte değerlendirilmelidir.
Örneğin transformatörün nihai yerleşim alanı yeterli olsa bile taşıma aracının o noktaya ulaşamaması veya kaldırma ekipmanı için uygun çalışma alanının bulunmaması montajı zorlaştırabilir.
Bu nedenle saha yerleşimi yalnızca tesis işletmeye alındıktan sonraki son durumu değil, montaj senaryosunu da göstermelidir.
Vinç ve Saha İçi Taşıma İhtiyacı Neden Erken Değerlendirilmelidir?
Ağır ekipmanların montajı için saha lojistiği, inşaat tamamlandıktan sonra çözülecek ikincil bir konu değildir.
Trafo veya büyük şalt ekipmanlarının taşınması ve yerine alınması sırasında kullanılacak araçların boyutları, saha erişimi ve kaldırma düzeni proje özelinde değerlendirilmelidir.
Planlama aşamasında şu soruların cevaplanması yararlıdır:
-
Ekipman sahaya hangi kapı veya yoldan girecek?
-
Boşaltma noktası nerede olacak?
-
Kaldırma ekipmanı nerede konumlanabilecek?
-
Montaj güzergâhında kanal veya çukur gibi fiziksel engeller var mı?
-
Daha önce kurulmuş ekipmanlar erişimi engelliyor mu?
-
Geçici çalışma için ayrılan alan diğer saha işleriyle çakışıyor mu?
Kablo kanalı, yol veya yardımcı altyapı imalatının montaj güzergâhını kesmesi hâlinde iş sıralaması da buna göre planlanmalıdır.
Böylece saha hazırlığı yalnızca nihai yerleşime değil, ekipmanların hangi sırayla kurulacağına göre de koordine edilmiş olur.
Tesviye, Drenaj ve Saha Kotları Yerleşimi Nasıl Etkiler?
Saha kotları, ekipman kaideleri ile kablo kanallarının birbirine göre konumunu etkileyebilir.
Bu nedenle tesviye çalışmasının ekipman yerleşiminden tamamen bağımsız yürütülmesi doğru değildir.
Kaide üst kotları, kanal seviyeleri, ekipman bağlantı noktaları ve saha yüzeyi birbiriyle tutarlı olmalıdır.
Ayrıca sahadaki yağmur suyu veya yüzey suyunun kontrolü de dikkate alınmalıdır.
Kablo kanallarının kontrolsüz biçimde su toplaması, ekipman kaidelerinin çevresinde su birikmesi veya montaj alanının drenaj nedeniyle kullanılamaz hâle gelmesi istenmeyen saha koşulları oluşturabilir.
Bu nedenle saha hazırlığı yapılırken;
tesviye → drenaj → kaide kotu → kanal kotu → ekipman bağlantısı
ilişkisi birlikte kontrol edilmelidir.
Kesin kot ve drenaj çözümü ise tesis tipine, saha geometrisine ve onaylı projeye göre belirlenmelidir.
Proje ile Üretici Çizimleri Nasıl Koordine Edilir?
Trafo merkezi saha hazırlığında tek bir çizime bakmak çoğu zaman yeterli değildir.
Elektrik yerleşim projesi ekipmanların sistem içindeki konumunu gösterirken üretici çizimleri gerçek ekipman ölçülerini, ankraj noktalarını ve fiziksel bağlantı detaylarını verebilir. İnşai proje ise bu bilgileri sahadaki betonarme ve diğer imalatlara dönüştürür.
Bu üç bilgi grubu birbiriyle eşleşmelidir:
Elektrik projesi ↔ üretici ekipman çizimi ↔ inşai uygulama projesi
Bir belgede yapılan değişiklik diğerlerini etkiliyorsa revizyon kontrolü yapılmalıdır.
Örneğin şalt hücresinin tipi değiştiğinde yalnızca ekipman listesi değil; yerleşim ölçüsü, kablo çıkışı, kanal konumu ve kaide detayı da yeniden kontrol edilmelidir.
Benzer şekilde saha koşulları nedeniyle kanal güzergâhı değiştirilirse kablo uzunlukları ve ekipman bağlantı düzeninin etkilenip etkilenmediği değerlendirilmelidir.
Revizyon yönetiminin amacı sahadaki son uygulamanın güncel proje setiyle eşleşmesini sağlamaktır.
Saha Montaja Hazır mı Nasıl Kontrol Edilir?
Saha hazırlığının tamamlandığına yalnızca inşaat ekibinin işi bitirmesine bakılarak karar verilmemelidir.
Ekipman sahaya gelmeden önce disiplinler arası bir montaja hazırlık kontrolü yapılabilir.
Kontrol tablosu şu şekilde oluşturulabilir:
| Kontrol | Doğrulanacak konu |
|---|---|
| Yerleşim | Ekipman koordinat ve yönleri güncel projeyle uyumlu mu? |
| Kaide/temel | Ölçüler ve ekipman arayüzleri uygun mu? |
| Ankraj | Konum ve düzen güncel ekipman çizimine uyuyor mu? |
| Kablo kanalı | Güzergâh ve ekipman çıkışları doğru noktalarda mı? |
| Kablo geçişleri | Montaj sırasında kullanılabilecek durumda mı? |
| Kotlar | Kaide, kanal ve saha seviyeleri birbiriyle uyumlu mu? |
| Erişim | Ekipman taşıma güzergâhı açık mı? |
| Kaldırma alanı | Montaj ekipmanı için gerekli çalışma alanı mevcut mu? |
| Drenaj | Kanal ve kaide çevresinde saha problemi oluşturacak durum var mı? |
| Revizyon | Sahadaki imalat son onaylı/güncel çizimlerle eşleşiyor mu? |
Bu kontrollerde bir uyumsuzluk görülürse ekipmanın sahaya getirilmesinden önce çözüm geliştirilmesi, montaj sırasında yapılacak geçici değişikliklere göre daha kontrollü bir yaklaşım sağlar.
Trafo merkezi saha koordinasyonunun temel mantığı bu nedenle şudur:
Önce ekipman ve bağlantı verilerini netleştir → yerleşimi oluştur → kanal ve kaideleri eşleştir → montaj erişimini doğrula → saha imalatını yap → montaj öncesi ölçü kontrolünü tamamla.
Kablo kanalları, ekipman kaideleri ve montaj alanları aynı yerleşimin birbirini tamamlayan parçaları olarak ele alındığında proje ile saha uygulaması arasındaki uyumsuzluk riski azaltılabilir.
