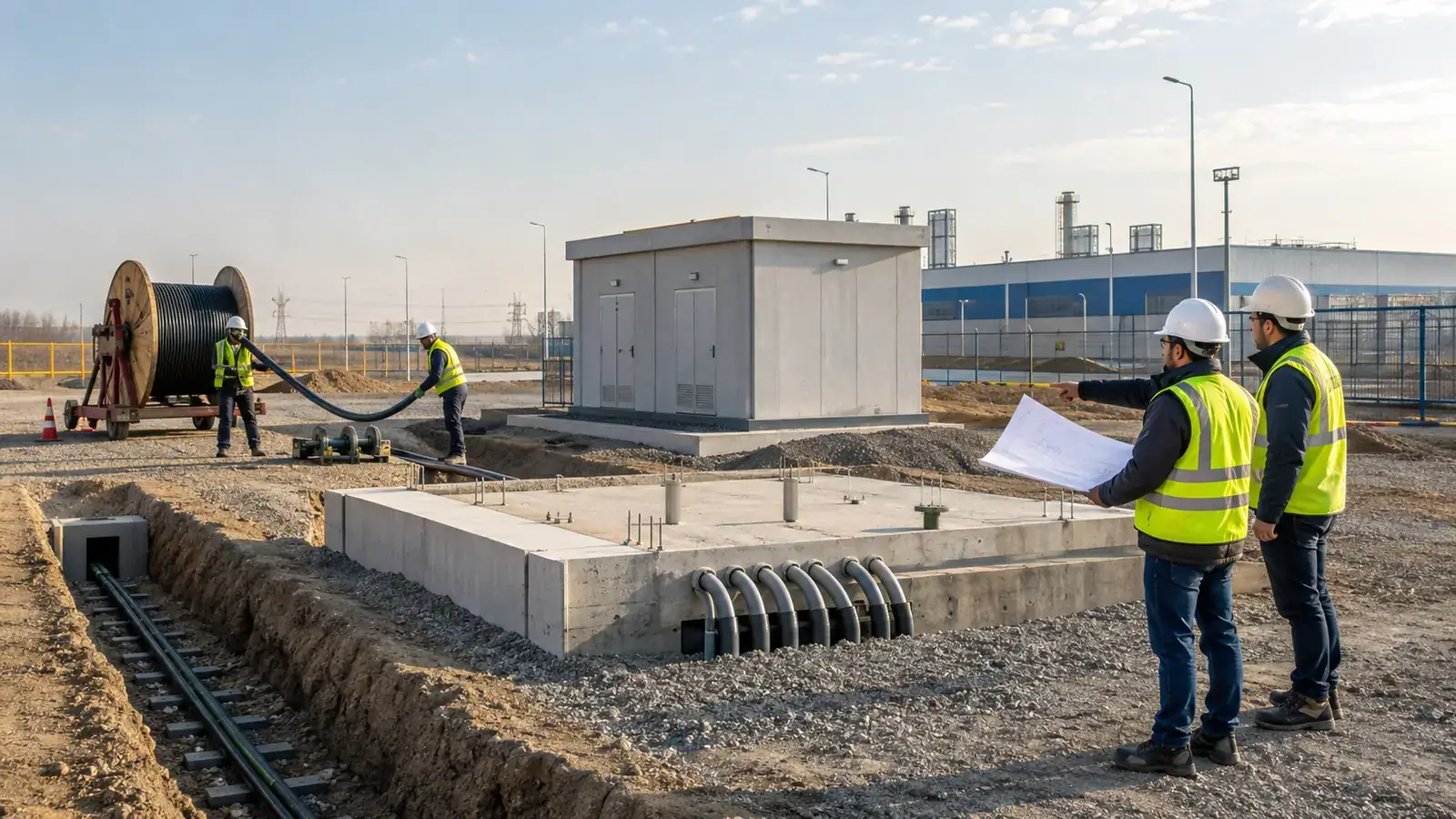

Trafo merkezi kurulumu öncesinde saha; onaylı yerleşim, ekipman ölçüleri, erişim alanları, kablo geçişleri ve yardımcı altyapıyla uyumlu hazırlanır. Güç ve kontrol kablolarının güzergâhları, bağlantı noktaları ve sonlandırmaları ekipman yerleşimiyle birlikte planlanır. Amaç, montaj başlamadan önce saha ile elektrik projesini eşleştirerek sonradan oluşabilecek revizyonları azaltmaktır.
Saha Hazırlığına Hangi Proje Verileriyle Başlanır?
Trafo merkezi saha hazırlığı yalnızca zeminin düzenlenmesi veya ekipmanın yerleştirileceği alanın hazırlanması anlamına gelmez.
Saha çalışmasına geçilmeden önce elektrik projesindeki temel kararların fiziksel uygulamaya aktarılabilir durumda olması gerekir.
Başlangıçta özellikle;
- trafo merkezi yerleşimi,
- transformatör ve şalt ekipmanlarının konumları,
- ekipman ölçüleri,
- kablo giriş ve çıkış yönleri,
- güç ve kontrol bağlantıları,
- mevcut tesisle bağlantı noktaları,
- haricî enerji hattının veya kablonun geliş yönü,
- işletme ve erişim alanları
birlikte değerlendirilmelidir.
Proje paftası ile gerçek saha koşulları arasında fark bulunuyorsa bu durum ekipman sahaya getirilmeden önce görülmelidir.
Aksi halde montaj sırasında kablo güzergâhlarının değiştirilmesi, ekipman konumlarının revize edilmesi veya yardımcı altyapının yeniden düzenlenmesi gerekebilir.
Trafo ve Şalt Yerleşimi Sahada Nasıl Koordine Edilir?
Trafo merkezi içerisindeki ekipmanlar birbirinden bağımsız yerleştirilmez.
Transformatör, YG şalt ekipmanları, AG panolar, koruma-kontrol bileşenleri ve kablo bağlantıları tek bir elektrik sisteminin parçalarıdır.
Bu nedenle saha yerleşiminin üç temel açıdan değerlendirilmesi gerekir.
Ekipman Konumları
Projede belirlenen ekipman konumları gerçek saha ölçüleriyle karşılaştırılmalıdır.
Ekipman boyutları, kapı ve bağlantı yönleri, kablo girişleri ve diğer sistemlerle ilişkiler yerleşim kararını etkiler.
Örneğin yalnızca bir transformatörün fiziksel olarak alana sığması yeterli değildir. Transformatörün şalt ve AG sistemiyle bağlantısının da projede öngörülen biçimde kurulabilmesi gerekir.
İşletme ve Erişim Alanları
Trafo merkezindeki ekipmanlara yalnızca montaj sırasında erişilmez.
Tesis işletmeye alındıktan sonra kontrol, manevra ve gerektiğinde teknik müdahale için ekipman çevresinde uygun erişim koşulları bulunmalıdır.
Bu nedenle yerleşim, kullanılabilir alanın tamamını ekipmanla doldurma yaklaşımıyla yapılmamalıdır.
Projenin işletme gereksinimleri saha planlamasına baştan yansıtılmalıdır.
Kablo Giriş ve Çıkış Noktaları
Trafo, hücre ve panoların konumu kablo güzergâhlarından bağımsız belirlenmemelidir.
Her ekipmanın kablo bağlantı noktaları ve kabloların hangi yönden geleceği önceden bilinmelidir.
Kablo geçişlerinin ekipman montajından sonra düşünülmesi, gereksiz güzergâh değişikliklerine veya saha revizyonlarına neden olabilir.
Kablo Güzergâhları Ne Zaman Belirlenmelidir?
Kablo güzergâhları, trafo merkezi saha hazırlığının erken aşamalarında netleşmelidir.
Güzergâhın temelini;
- başlangıç ve bitiş ekipmanları,
- kablo türü ve görevi,
- proje bağlantı mimarisi,
- fiziksel saha koşulları,
- ekipman giriş noktaları
oluşturur.
Trafo ile AG pano arasındaki güç bağlantısı, şalt ekipmanları arasındaki bağlantılar ve kontrol sistemine ait kablolar aynı saha içerisinde farklı ihtiyaçlara sahip olabilir.
Bu nedenle yalnızca “iki ekipman arasındaki en kısa yol” dikkate alınarak kablo güzergâhı oluşturulmamalıdır.
Güzergâh; diğer kablolar, ekipman erişimi ve mevcut altyapıyla birlikte değerlendirilmelidir.
Güç ve Kontrol Kabloları Nasıl Birlikte Planlanır?
Trafo merkezlerinde tüm kablolar aynı görevi üstlenmez.
Güç kabloları, elektrik enerjisinin ana ekipmanlar arasında taşınmasını sağlar.
Kontrol ve kumanda kabloları ise koruma, ölçü, kumanda ve ilgili yardımcı sistemlerin birbirleriyle haberleşmesini ve çalışmasını destekler.
Bu iki kablo grubunun;
- hangi ekipmanlar arasında ilerleyeceği,
- hangi giriş ve çıkış noktalarını kullanacağı,
- bağlantı uçları,
- fiziksel güzergâhları
proje aşamasında belirlenmelidir.
Kabloların kesit ve teknik özellikleri de ilgili elektriksel hesaplar ve ekipman gereksinimleri üzerinden seçilmelidir. Saha uygulaması sırasında yalnızca mevcut kablo stokuna veya fiziksel boşluğa göre karar verilmesi doğru değildir.
Kablo Çekimine Başlamadan Önce Neler Doğrulanmalıdır?
Kablo çekimi başlamadan önce projenin ve sahanın birbirini karşıladığı kontrol edilmelidir.
Özellikle şu başlıklar gözden geçirilmelidir:
- ekipmanların sahadaki gerçek konumu,
- kablo başlangıç ve bitiş noktaları,
- kablo güzergâhlarının hazır olması,
- giriş ve çıkış noktalarının projeyle uyumu,
- kablo ve ekipman bilgilerinin güncel proje ile eşleşmesi,
- saha sırasında oluşmuş proje değişikliklerinin dokümana yansıtılması,
- haricî bağlantıların koordinasyonu.
Bu kontrol, kablonun çekildikten sonra güzergâh veya bağlantı noktasının değiştirilmesi ihtimalini azaltmaya yardımcı olur.
Kablo Bağlantıları ve Sonlandırmalar Neden Projenin Parçasıdır?
Kablonun güzergâh boyunca çekilmesi tek başına elektriksel bağlantının tamamlandığı anlamına gelmez.
Kablonun hangi ekipmana, hangi bağlantı noktasından ve hangi bağlantı düzeniyle bağlanacağı da sistem tasarımının parçasıdır.
Trafo, şalt ve pano tarafındaki bağlantılar kullanılan ekipmanların teknik yapısıyla uyumlu olmalıdır.
Bu nedenle kablo sonlandırmaları ve bağlantı noktaları ekipman siparişi, saha yerleşimi ve elektrik projesiyle birlikte düşünülmelidir.
Ekipman değişikliği yapılması halinde kablo bağlantı detaylarının da yeniden değerlendirilmesi gerekebilir.
Topraklama Altyapısı Saha Hazırlığıyla Nasıl Koordine Edilir?
Topraklama sistemi trafo merkezinin elektriksel altyapısının parçalarından biridir ve saha hazırlığı sırasında diğer sistemlerle birlikte değerlendirilmelidir.
Topraklama bağlantılarının;
- trafo,
- şalt ekipmanları,
- panolar,
- metal tesis bileşenleri
ile ilişkisi projede tanımlanan sistem üzerinden kurulmalıdır.
Bu altyapının sonradan bağımsız bir ek çalışma gibi ele alınması yerine saha hazırlığı ve ekipman yerleşimiyle koordineli yürütülmesi önemlidir.
Topraklama sisteminin tasarım ve uygulama gereklilikleri tesisin özelliklerine ve ilgili güncel teknik koşullara göre belirlenir.
Trafo Merkezi ile Enerji Hattı Bağlantısı Nasıl Planlanır?
Trafo merkezi çoğu projede daha geniş bir elektrik altyapısının parçasıdır.
Merkezin şebekeye, üretim tesisine veya başka bir elektrik tesisine bağlantısı enerji nakil hattı ya da uygun kablo altyapısı üzerinden gerçekleştirilebilir.
Bu nedenle trafo merkezi saha hazırlığında bağlantı hattının;
- hangi yönden geleceği,
- hangi noktada merkeze bağlanacağı,
- bağlantının gerilim seviyesi,
- koruma ve şalt sistemiyle ilişkisi,
- saha içerisindeki kablo veya hat güzergâhı
başlangıçtan itibaren değerlendirilmelidir.
Trafo merkezi ile bağlantı hattının ayrı projeler olarak ele alınması gerekse bile iki sistemin teknik arayüzleri birbiriyle uyumlu olmalıdır.
Serveran Enerji'nin bağlantı altyapısına yönelik hizmet kapsamını Enerji Nakil ve İletim Hatları sayfasından inceleyebilirsiniz.
Sahadaki Değişiklikler Projeyi Etkiler mi?
Evet.
Saha hazırlığı veya montaj sırasında projede öngörülmeyen fiziksel koşullar ortaya çıkabilir.
Örneğin;
- ekipman yerleşiminin değiştirilmesi,
- kablo girişinin farklı noktaya alınması,
- bağlantı güzergâhının değiştirilmesi,
- ekipman tipinin değişmesi,
- mevcut altyapıyla beklenmeyen bir çakışma oluşması
proje dokümanlarını etkileyebilir.
Bu tür değişikliklerin yalnızca sahada sözlü kararlarla yürütülmesi yerine, projenin güncel durumu ile saha uygulamasının uyumu korunmalıdır.
Değişikliğin niteliğine göre proje revizyonu veya ilgili onay süreçlerinin yeniden değerlendirilmesi gerekebilir.
Montaj Öncesi Saha Kontrolünde Neler Gözden Geçirilir?
Trafo, hücre ve diğer ana ekipmanlar sahaya alınmadan önce son bir uygulama kontrolü yapmak montaj koordinasyonunu kolaylaştırır.
| Kontrol başlığı | Temel soru |
|---|---|
| Yerleşim | Ekipman konumları güncel projeyle uyumlu mu? |
| Fiziksel alan | Ekipman ve çalışma alanları yeterli mi? |
| Kablo geçişleri | Planlanan güzergâhlar uygulamaya hazır mı? |
| Bağlantı noktaları | Giriş-çıkış yönleri proje ve ekipmanla eşleşiyor mu? |
| Haricî bağlantı | Enerji hattı veya kablo bağlantısı koordine edildi mi? |
| Proje revizyonları | Sahadaki son durum güncel dokümanlara yansıtıldı mı? |
| Ekipman bilgileri | Sahaya gelecek ekipman proje bilgileriyle eşleşiyor mu? |
Bu kontrol, nihai test veya kabul sürecinin yerine geçmez. Amaç, montaj başlamadan önce proje ile fiziksel sahanın aynı sistemi tarif ettiğinden emin olmaktır.
Serveran Enerji’nin trafo merkezi mühendislik, saha uygulaması ve devreye alma yaklaşımını Trafo Merkezleri sayfasından inceleyebilirsiniz.
Farklı enerji altyapısı çalışmalarını Projeler bölümünde görebilirsiniz.
Sık Sorulan Sorular
Kablo kesiti saha uygulaması sırasında belirlenebilir mi?
Kablo kesiti yalnızca sahadaki fiziksel boşluğa göre belirlenmemelidir. Güç, gerilim, bağlantı yapısı, ekipman özellikleri ve ilgili teknik hesaplar projelendirme aşamasında değerlendirilmelidir. Saha, belirlenmiş kablo sisteminin uygulanmasına uygun biçimde hazırlanmalıdır.
Mevcut trafo merkezinde kapasite artışında kablolama yeniden değerlendirilir mi?
Evet. Transformatör gücünün artırılması, mevcut kabloların ve bağlantı altyapısının yeni kapasiteye otomatik olarak uygun olduğu anlamına gelmez. Kablolama, şalt, koruma ve bağlantı sistemi yeni güç ihtiyacıyla birlikte yeniden değerlendirilmelidir.
Saha hazırlığı tamamlandıktan sonra proje revizyonu gerekebilir mi?
Gerekebilir. Sahada mevcut projeyle uyuşmayan fiziksel koşullar veya ekipman değişiklikleri ortaya çıkarsa proje ile uygulamanın yeniden uyumlu hale getirilmesi gerekir. Değişikliğin kapsamına göre ilgili proje ve onay süreçleri ayrıca değerlendirilmelidir.
