Enerji hattı güzergâhı; hattın başlangıç-bitiş noktaları, gerilim ve kapasitesi, arazi profili, geçişler, mevcut altyapılar, zemin ve çevresel koşullar ile saha erişimi birlikte değerlendirilerek belirlenir. Hat etüdünde güzergâh alternatifleri incelenir, topografik ölçümler alınır; seçilen koridor daha sonra plan-profil ve ayrıntılı projelendirmeye aktarılır.
Enerji Hattı Güzergâh Seçimine Hangi Verilerle Başlanır?
Enerji nakil veya iletim hattı için güzergâh çalışmasına başlamadan önce hattın hangi iki nokta arasında kurulacağı ve elektriksel görevinin ne olacağı netleşmelidir.
İlk teknik girdiler arasında genellikle;
- hattın başlangıç ve bitiş noktaları,
- gerilim seviyesi,
- taşınacak güç veya kapasite ihtiyacı,
- bağlantı yapılacak tesislerin yapısı,
- havai veya kablolu uygulama ihtiyacı,
- mevcut saha kısıtları
bulunur.
Bu bilgiler hat koridorunun ilk sınırlarını oluşturur.
Ancak iki bağlantı noktası belli olduğunda aralarına doğrudan düz bir çizgi çizilmesi, teknik güzergâhın belirlendiği anlamına gelmez. Bu koridorun gerçek arazi koşullarında uygulanabilir olup olmadığı ayrıca incelenmelidir.
Hat Etüdü Neleri Kapsar?
Hat etüdü, güzergâh kararını saha verileriyle doğrulayan mühendislik aşamasıdır.
Amaç yalnızca harita üzerinde bir rota oluşturmak değil; seçilecek koridorun daha sonraki projelendirme ve uygulama çalışmalarına uygun teknik veri üretmesini sağlamaktır.
Etüt kapsamında projenin özelliklerine göre;
- güzergâh alternatiflerinin incelenmesi,
- arazi çalışmaları,
- topografik ölçümler,
- mevcut tesis ve geçişlerin belirlenmesi,
- hat profilinin çıkarılması,
- kritik yön değişikliklerinin değerlendirilmesi,
- plan ve profil çalışmalarına veri hazırlanması
gibi çalışmalar gündeme gelebilir.

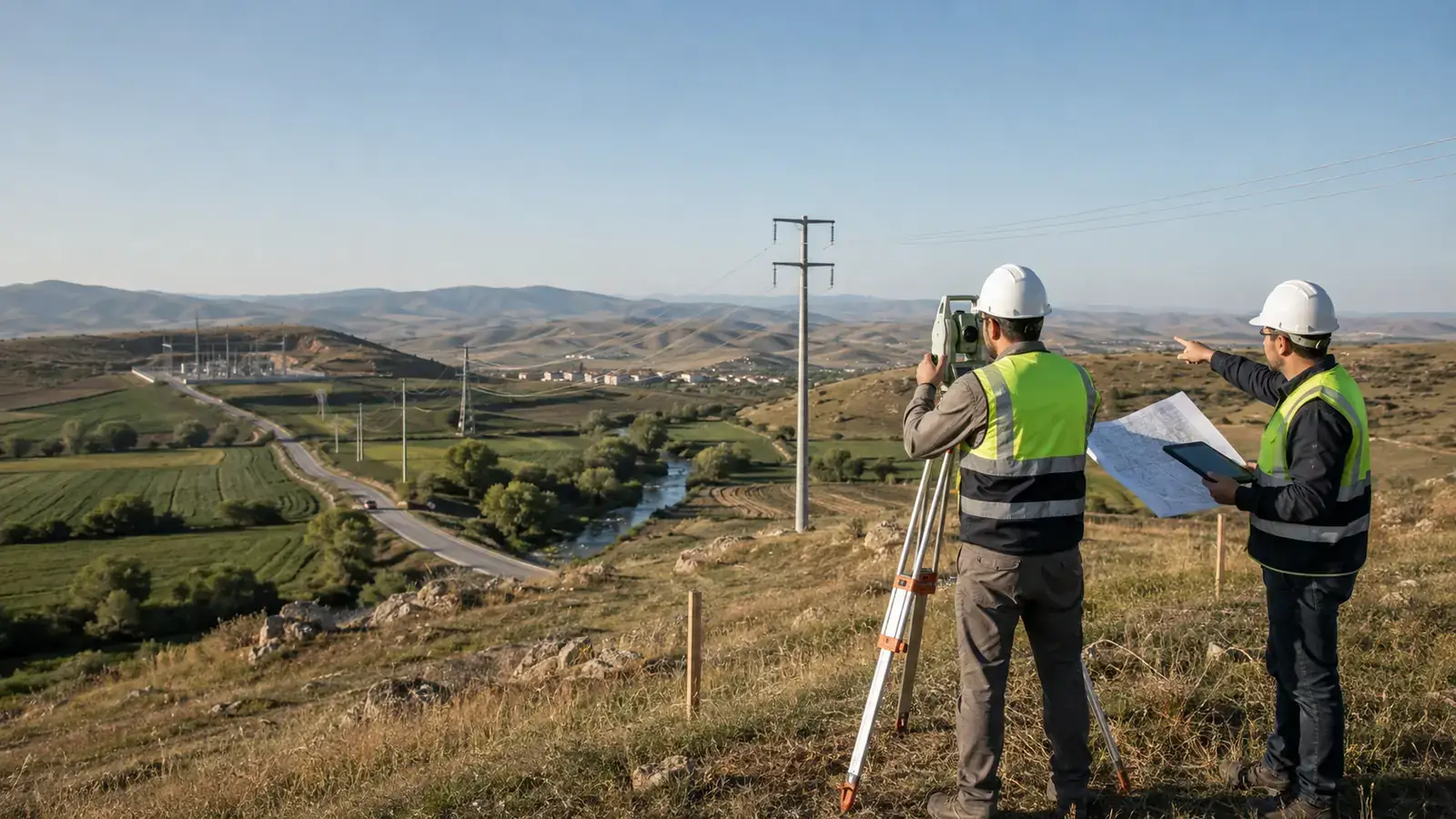

Topografik Ölçümler ve Arazi Profili
Enerji hattı aynı kotta ilerleyen düz bir yüzey üzerinde kurulmaz.
Arazi;
- yükselir,
- alçalır,
- vadilerden geçebilir,
- sırtları aşabilir,
- yol veya akarsu gibi farklı unsurlarla kesişebilir.
Bu nedenle topoğrafik ölçümler hattın arazideki gerçek profilini anlamak için kullanılır.
Arazi profili; ilerleyen projelendirme aşamalarında direk konumlarının, açıklıkların ve hat geometrisinin değerlendirilmesinde temel veri oluşturur.
Güzergâh Alternatifleri ve Kritik Geçişler
İlk görülen güzergâhın doğrudan kabul edilmesi yerine mümkün olan alternatifler karşılaştırılabilir.
Bir alternatif daha kısa olabilir ancak çok sayıda kritik geçiş veya zor arazi bölümü içerebilir. Başka bir alternatif biraz daha uzun olmakla birlikte saha uygulaması ve işletme açısından daha uygun koşullar sağlayabilir.
Bu nedenle alternatifler yalnızca toplam uzunluk üzerinden değerlendirilmemelidir.
Topografya ve Arazi Yapısı Güzergâhı Nasıl Etkiler?
Arazi biçimi enerji hattı güzergâhının temel fiziksel girdilerindendir.
Havai hatlarda arazi profili;
- direk noktalarını,
- hat yönündeki kırılmaları,
- açıklıkların dağılımını,
- temel koşullarını,
- saha ulaşımını
etkileyebilir.
Özellikle yüksek eğimli, kayalık veya erişimi sınırlı bölgelerde harita üzerinde kısa görünen bir güzergâh sahada daha karmaşık bir uygulamaya dönüşebilir.
Bu nedenle güzergâh çalışmasında yalnızca iki nokta arasındaki yatay mesafe değil, hattın geçtiği arazinin üç boyutlu yapısı dikkate alınmalıdır.
Yeraltı veya kablolu bölümlerde ise kazı güzergâhı, mevcut yeraltı altyapıları ve geçiş koşulları daha fazla önem kazanabilir.
Mevcut Altyapılar ve Geçiş Noktaları Neden Önemlidir?
Enerji hattı güzergâhı çoğu zaman boş bir koridordan ilerlemez.
Projenin bulunduğu bölgeye göre güzergâhta;
- karayolları,
- demiryolları,
- akarsular,
- mevcut enerji hatları,
- haberleşme altyapıları,
- boru hatları,
- yapılar,
- farklı teknik tesisler
bulunabilir.
Bu unsurların varlığı güzergâhı otomatik olarak kullanılamaz hale getirmeyebilir; ancak geçiş tasarımının ve gerekli teknik mesafelerin ayrıca değerlendirilmesini gerektirir.
Hat projesinde önemli olan yalnızca bir engelin geçilebilmesi değil, geçişin yürürlükteki teknik gerekliliklere uygun biçimde çözülebilmesidir.
Bu nedenle kritik geçişler hat etüdünün erken aşamalarında görünür hale getirilmelidir.
Direk ve Temel Koşulları Güzergâh Kararını Nasıl Etkiler?
Havai enerji hattında güzergâh, direklerin yalnızca teorik olarak yerleştirilebildiği bir çizgi olmamalıdır.
Direk noktalarının gerçek sahada uygulanabilir olması gerekir.
Bir noktanın değerlendirilmesinde;
- arazi eğimi,
- zemin yapısı,
- temel uygulanabilirliği,
- saha erişimi,
- hattın yön değiştirme ihtiyacı,
- çevredeki fiziksel kısıtlar
önem kazanabilir.
Zemin koşulları farklı noktalarda farklı temel çözümlerinin değerlendirilmesine neden olabilir.
Bu nedenle güzergâh seçimi ile direk-temel projelendirmesi tamamen bağımsız iki süreç değildir. İlk güzergâh kararının daha sonraki mekanik ve inşaat tasarımıyla uyumlu olması gerekir.
Rüzgâr, Buz ve Diğer Çevresel Koşullar Nasıl Değerlendirilir?
Enerji hattının bulunduğu bölgenin iklim koşulları da projelendirme girdisidir.
Rüzgâr, buzlanma ve sıcaklık gibi çevresel etkiler havai hatların mekanik davranışını etkileyebilir.
Bu nedenle güzergâhın geçtiği bölgeye ilişkin iklim verileri;
- direk ve iletken tasarımı,
- mekanik yükler,
- açıklıkların değerlendirilmesi,
- proje hesapları
ile birlikte ele alınır.
Buradaki amaç yalnızca “sert iklimden kaçınmak” değildir. Hattın geçtiği bölgenin gerçek çevresel koşullarının proje tasarımına doğru biçimde aktarılmasıdır.
Saha Erişimi ve İşletme Koşulları Neden Proje Girdisidir?
Enerji hattı güzergâhına yalnızca yapım sırasında değil, tesis işletmeye alındıktan sonra da erişilmesi gerekebilir.
Bu nedenle güzergâh değerlendirmesinde;
- iş makinelerinin ulaşımı,
- malzeme taşınması,
- direk noktalarına erişim,
- kontrol ve işletme faaliyetleri,
- olası teknik müdahale ihtiyacı
da dikkate alınmalıdır.
Harita üzerinde uygun görünen ancak saha ulaşımı son derece güç olan bir koridor, uygulama ve işletme açısından farklı ihtiyaçlar oluşturabilir.
Bu durum, mevcut yolların mutlaka takip edilmesi gerektiği anlamına gelmez. Saha erişimi, diğer teknik kriterlerle birlikte değerlendirilen bir güzergâh girdisidir.
Mülkiyet, Yerleşim ve İzin Koşulları Güzergâhı Etkiler mi?
Enerji hattı yalnızca elektriksel ve mekanik kriterlerle belirlenen bir tesis değildir.
Güzergâh boyunca mevcut arazi kullanımı, yerleşim alanları ve ilgili kurum süreçleri de projenin uygulanabilirliğini etkileyebilir.
Bu nedenle güzergâh alternatifleri değerlendirilirken projenin özelliğine göre;
- arazi kullanım durumu,
- mevcut yapılar,
- ilgili kurumların yetki alanları,
- gerekli izin ve proje süreçleri
erken aşamada göz önünde bulundurulmalıdır.
Bu başlıkların ayrıntıları proje türüne, konuma ve güncel düzenlemelere göre değişebileceğinden her enerji hattı için tek bir izin listesi kullanmak doğru değildir.
En Kısa Güzergâh Her Zaman En Uygun Güzergâh mıdır?
Hayır.
Hat uzunluğunun azaltılması önemli bir proje hedefi olabilir; ancak güzergâh seçimindeki tek kriter değildir.
En kısa rota;
- zor topoğrafyadan geçiyorsa,
- kritik geçiş sayısı yüksekse,
- uygun direk noktaları oluşturmuyorsa,
- saha erişimi zayıfsa,
- mevcut altyapılarla yoğun biçimde kesişiyorsa
başka alternatiflerin değerlendirilmesi gerekebilir.
Buna karşılık daha uzun bir güzergâhın da otomatik olarak daha iyi olduğu söylenemez.
Doğru yaklaşım, güzergâh alternatiflerini toplam teknik uygulanabilirlik üzerinden karşılaştırmaktır.
Güzergâh Seçiminden Plan-Profil ve Projelendirmeye Nasıl Geçilir?
Güzergâh koridorunun belirlenmesi enerji nakil hattı projelendirmesinin sonu değil, ayrıntılı tasarımın başlangıcıdır.
Arazi ölçümleri ve etüt verileri üzerinden plan-profil çalışmaları hazırlanır.
Bu çalışmalar, hattın arazi üzerindeki yatay güzergâhıyla düşey profilinin birlikte değerlendirilmesine yardımcı olur.
Sonraki proje aşamalarında hat tipine göre;
- direk yerleri,
- direk görevleri,
- açıklıklar,
- iletken sistemi,
- temel çözümleri,
- geçişler,
- bağlantı detayları
teknik hesaplarla netleştirilir.
Bu nedenle güzergâh seçimi ile enerji nakil hattı projelendirme süreci arasında doğrudan bir veri ilişkisi vardır. Etüt aşamasında eksik veya hatalı oluşturulan saha verileri sonraki proje kararlarını da etkileyebilir.
Serveran Enerji Projelerinde Güzergâhın Yeri
Serveran Enerji, yüksek gerilim enerji nakil ve iletim hattı çalışmalarında güzergâh değerlendirmesini proje sürecinin başlangıç aşamalarından biri olarak ele alır.
Markanın güncel proje arşivinde yer alan Aydınkonak TM İrtibat Hatları projesi 154 kV seviyesinde yaklaşık 3,9 kilometrelik tek devre enerji iletim hattını kapsar.
Diyadin TM projesinde ise 154 kV seviyesinde yaklaşık 4,5 ve 4,4 kilometrelik iki ayrı tek devre enerji iletim hattının tesis çalışmaları tamamlanmıştır.
Bu projelerin ayrıntılı saha görsellerini ve doğrulanmış teknik bilgilerini Projeler bölümünden inceleyebilirsiniz.
Enerji nakil ve iletim hattı mühendislik ve saha uygulama kapsamı hakkında bilgi için Enerji Nakil ve İletim Hatları sayfasına geçebilirsiniz.
Proje Ön Değerlendirmesi İçin Hangi Bilgiler Hazırlanmalıdır?
Enerji hattı için ilk teknik değerlendirme yapılırken bazı temel bilgilerin hazır olması güzergâh çalışmasının kapsamını daha açık hale getirir.
| Başlangıç bilgisi | Neden önemlidir? |
|---|---|
| Hattın başlangıç noktası | Güzergâhın ilk bağlantısını tanımlar |
| Hattın bitiş noktası | Ana koridor yönünü belirler |
| Gerilim seviyesi | Teknik proje sınıfını etkiler |
| Kapasite ihtiyacı | Hat ve ekipman tasarımına veri sağlar |
| Mevcut harita/saha bilgileri | Alternatif koridorların değerlendirilmesini kolaylaştırır |
| Bilinen yol ve altyapı geçişleri | Kritik noktaların erken görülmesini sağlar |
| Bağlantılı trafo veya üretim tesisi bilgileri | Hat uçlarındaki proje ilişkisini açıklar |
| Mevcut tesis veya hat bilgileri | Yeni güzergâhın entegrasyonunu değerlendirmeye yardımcı olur |
Bu veriler nihai güzergâh projesinin yerine geçmez. Hat etüdü ve saha çalışmalarıyla doğrulanmaları gerekir.
Projenizin başlangıç-bitiş noktaları, gerilim seviyesi ve mevcut saha bilgilerini paylaşarak teklif talebinde bulunabilirsiniz.
