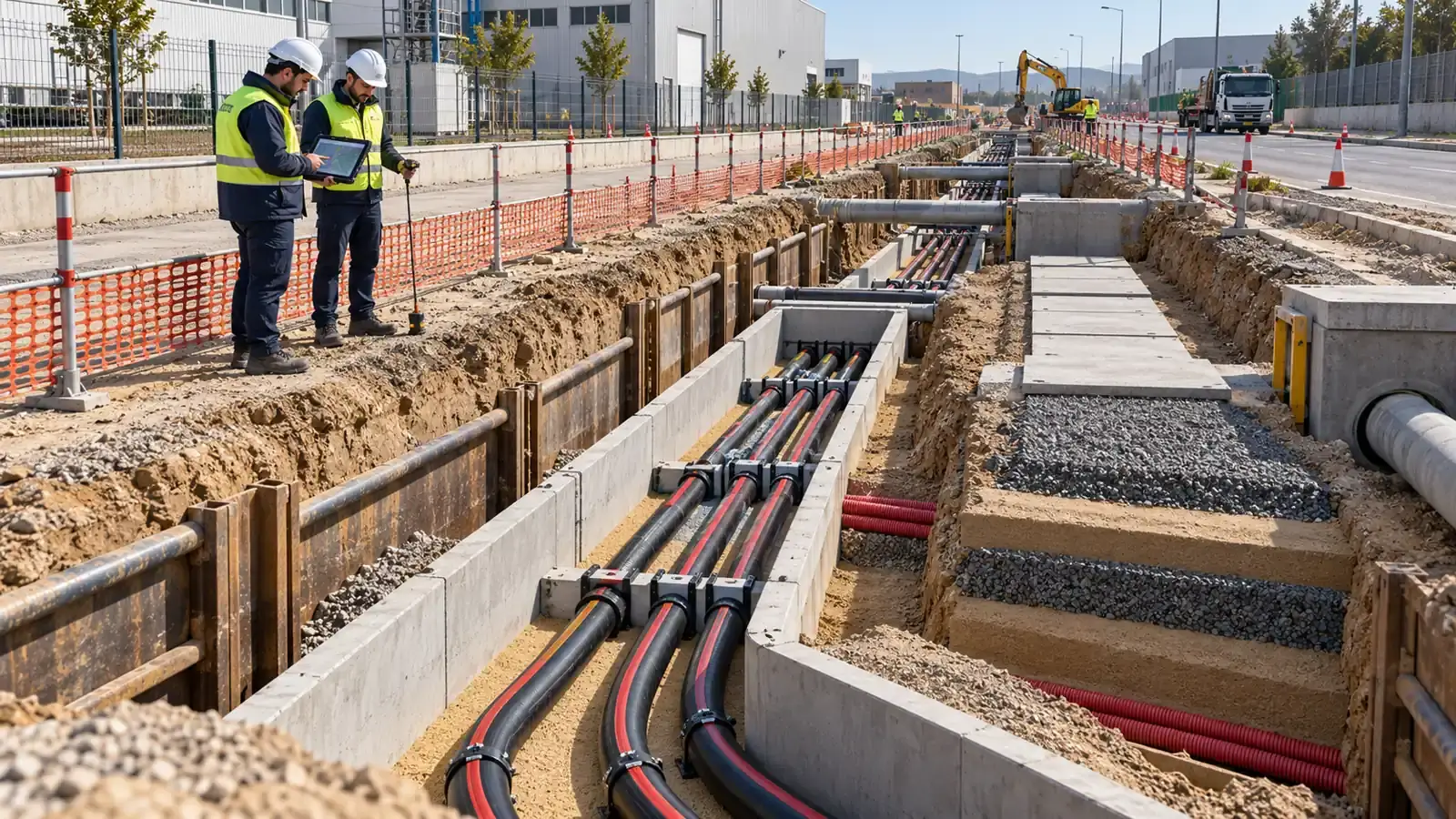

Yeraltı Enerji Hattı Geçişlerinde Kablo Kanalı ve Isıl Koşullar Nasıl Değerlendirilir?

Yeraltı Enerji Hattı Planlamasına Nereden Başlanmalı?

Yeraltı enerji hattı planlamasında ilk soru “kanal kaç santimetre olacak?” değildir.

Öncelikle hattın hangi elektrik ihtiyacını karşılayacağı ve hangi iki nokta arasında bağlantı kuracağı belirlenmelidir.

İlk değerlendirmede;

• taşınacak güç,

• bağlantı gerilimi,

• kablo devre sayısı,

• başlangıç ve bitiş noktaları,

• trafo veya şalt bağlantıları,

• mevcut elektrik altyapısı,

• güzergâhtaki fiziksel kısıtlar

birlikte ele alınır.

Bu bilgiler kablo sisteminin ve güzergâh çözümünün temelini oluşturur.

Kablo seçilip daha sonra sahada uygun bir kanal aramak yerine, elektriksel gereksinim ile saha uygulaması aynı proje içinde geliştirilmelidir.

Temel planlama zinciri şöyle düşünülebilir:

Elektrik ihtiyacı → kablo sistemi → güzergâh → döşeme biçimi → kanal/boru → çevre koşulları → özel geçişler → saha uygulaması

Kablo Güzergâhı Nasıl Belirlenir?

En kısa güzergâh her zaman en uygun yeraltı enerji hattı güzergâhı değildir.

Kablo hattı boyunca mevcut ve gelecekte oluşabilecek fiziksel kısıtlar değerlendirilmelidir.

Güzergâh çalışmasında proje koşullarına göre;

• binalar ve yapılar,

• yollar,

• su ve kanalizasyon hatları,

• gaz hatları,

• telekomünikasyon altyapısı,

• diğer enerji kabloları,

• temel ve betonarme yapılar,

• drenaj sistemleri,

• araç ve iş makinesi trafiği

dikkate alınabilir.

Güzergâh aynı zamanda kablonun sahaya nasıl getirileceği, çekileceği ve gerektiğinde ek veya terminasyon çalışmalarının nerede yapılacağı açısından da uygulanabilir olmalıdır.

Bu nedenle çizim üzerinde kısa görünen bir güzergâh; çok sayıda kesişim, keskin dönüş veya erişim problemi içeriyorsa uygulamada daha karmaşık bir çözüm oluşturabilir.

Kablo Kanalı veya Boru Çözümü Nasıl Seçilir?

Yeraltı enerji kablosu her güzergâhta aynı yöntemle döşenmek zorunda değildir.

Proje ve saha koşullarına göre kablo;

• uygun bir dolgu içerisinde doğrudan gömülü,

• koruyucu boru içerisinde,

• kablo kanalı veya galerisinde,

• özel geçiş yapısı içerisinde

uygulanabilir.

Hangi çözümün kullanılacağı yalnızca mekanik koruma gereksinimine göre belirlenmemelidir.

Şu sorular birlikte değerlendirilmelidir:

• Kablo hangi mekanik etkilere maruz kalabilir?

• Güzergâh üzerinde araç yükü veya yapılaşma var mı?

• Kablonun gelecekte erişilebilir olması gerekiyor mu?

• Geçişte başka altyapılar bulunuyor mu?

• Kablonun döşenmesi ve çekilmesi fiziksel olarak mümkün mü?

• Seçilen çözüm kablonun ısıl çalışma koşullarını nasıl değiştiriyor?

Örneğin koruyucu boru güçlü bir mekanik çözüm sağlayabilir; ancak kablo ile çevre zemin arasındaki ısı aktarım yolunu da değiştirir.

Bu nedenle borulu çözüm “daha fazla koruma var, dolayısıyla her açıdan daha iyidir” yaklaşımıyla seçilmemelidir.

Dolgu Malzemesi Neden Önemlidir?

Yeraltı kablosunun çevresindeki dolgu yalnızca kablonun üzerini kapatan bir inşaat malzemesi değildir.

Dolgunun en az iki temel görevi bulunabilir:

Mekanik görev:
Kablonun taş, keskin malzeme veya kontrolsüz zemin etkilerinden korunmasına yardımcı olmak.

Isıl görev:
Kablo çalışma sırasında ısındığında oluşan ısının çevre zemine aktarılmasını etkileyen ortamı oluşturmak.

Bu nedenle kablo çevresinde kullanılacak malzeme rastgele seçilmemelidir.

Dolgunun;

• tane yapısı,

• sıkıştırılabilirliği,

• nem davranışı,

• saha içerisinde sürekliliği,

• ısıl performansı

proje açısından önem taşıyabilir.

Sadece “kum kullanıldı” bilgisinin bilinmesi de tek başına yeterli değildir. Farklı malzemelerin ve farklı saha koşullarının mekanik ve ısıl davranışları aynı olmayabilir.

Bu nedenle kablo çevre dolgusunun proje gereksinimleriyle uyumlu olması gerekir.

Yeraltı Kablosunda Isıl Koşullar Neyi Değiştirir?

Bir güç kablosundan akım geçtiğinde elektriksel kayıplar nedeniyle ısı oluşur.

Bu ısının kablodan çevre ortama aktarılması gerekir.

Havai iletkende çevre hava önemli bir soğutma ortamıyken yeraltı kablosunda ısı;

kablo → çevre dolgu veya boru sistemi → doğal zemin

yoluyla uzaklaştırılır.

Bu nedenle kablonun akım taşıma kapasitesinin değerlendirilmesinde yalnızca iletken kesitine bakmak yeterli değildir.

Proje koşullarına göre;

• kablonun yapısı,

• döşeme derinliği,

• kabloların birbirine göre konumu,

• paralel devre sayısı,

• çevre dolgunun ısıl davranışı,

• doğal zemin koşulları,

• boru veya kanal kullanımı,

• çevredeki diğer enerji kabloları

kablonun çalışma sıcaklığını etkileyebilir.

Kablonun çevresindeki ısı yeterince uzaklaştırılamıyorsa aynı kablonun başka bir döşeme koşulundaki akım taşıma performansı doğrudan kullanılamayabilir.

Kablo Aralığı ve Gruplama Neden Isıl Hesaba Dahildir?

Yan yana döşenen enerji kabloları birbirinden tamamen bağımsız ısıl sistemler değildir.

Her kablo çevresine ısı yayar. Kablolar veya devreler birbirine yakınlaştığında ısıl etkileşim artabilir.

Bu nedenle kablo yerleşiminin mümkün olduğunca dar tutulması her zaman en avantajlı çözüm değildir.

Güzergâh genişliği ile ısıl performans arasında denge kurulması gerekir.

Değerlendirmede;

• faz kablolarının dizilimi,

• aynı devredeki kabloların yerleşimi,

• paralel devreler,

• komşu enerji kabloları,

• kanal veya borular arasındaki mesafe

dikkate alınabilir.

Buradaki amaç tüm projeler için sabit bir kablo aralığı belirlemek değildir.

Amaç, gerçek yerleşimin kablonun tasarımda esas alınan akım taşıma koşullarıyla uyumlu olup olmadığını kontrol etmektir.

Boru ve Kanal Geçişleri Isıl Koşulları Nasıl Değiştirir?

Yeraltı enerji kablosunun güzergâhının tamamı aynı fiziksel yapıda olmayabilir.

Hattın bir bölümü doğrudan gömülü ilerlerken yol geçişinde koruyucu boruya veya farklı bir kanal çözümüne girebilir.

Bu durumda aynı kablo güzergâh boyunca farklı ısıl ortamlardan geçer.

Örneğin:

Doğrudan gömülü bölüm:
Kablo ile çevre dolgu arasında daha doğrudan bir ısı aktarım yolu bulunabilir.

Borulu bölüm:
Kablo ile boru, boru ile çevre dolgu veya beton ve ardından zemin arasında farklı bir ısı aktarım yolu oluşur.

Kapalı kanal veya galeri:
Kabloların gruplanması ve ortam koşulları farklılaşabilir.

Bu nedenle kablo hattının yalnızca ortalama saha koşuluna göre değerlendirilmesi yeterli olmayabilir.

Güzergâh üzerindeki daha sınırlayıcı kesimler ayrıca değerlendirilmelidir.

Diğer Altyapılarla Kesişimler Nasıl Koordine Edilir?

Yeraltı kablosu mevcut altyapılardan bağımsız bir koridorda ilerleyemeyebilir.

Su, kanalizasyon, gaz, telekomünikasyon, başka elektrik kabloları veya yapı temelleri güzergâhla kesişebilir.

Bu noktalarda yalnızca kablonun diğer altyapıya değmemesi yeterli değildir.

Proje kapsamında;

• fiziksel açıklık,

• mekanik koruma,

• bakım erişimi,

• geçiş geometrisi,

• kablo dönüşleri,

• mevcut altyapının korunması,

• ilgili kurum veya işletmeci koşulları

değerlendirilmelidir.

Bir kesişim nedeniyle kablo güzergâhı ani biçimde yukarı, aşağı veya yana yönlendirilecekse kablonun izin verilen döşeme ve çekim koşulları da dikkate alınmalıdır.

Bu nedenle saha keşfinde mevcut altyapıların mümkün olduğunca erken belirlenmesi önemlidir.

Yol ve Özel Geçişler Nasıl Planlanır?

Yol, fabrika içi araç güzergâhı veya benzeri mekanik yüklerin bulunduğu alanlar normal toprak güzergâhından farklı koşullar oluşturabilir.

Bu alanlarda kablonun mekanik koruması, geçiş yapısı ve uygulama yöntemi ayrıca değerlendirilmelidir.

Özel geçiş çözümünde şu sorular önemlidir:

• Yol veya geçiş daha sonra tekrar kazılabilir mi?

• Araç ve yüzey yüklerinden nasıl korunacak?

• Koruyucu boru veya başka bir geçiş yapısı gerekli mi?

• Kablo çekimi için yeterli güzergâh geometrisi var mı?

• Geçiş sonrasında kablo yeniden hangi döşeme düzenine girecek?

• Özel kesitin ısıl koşulları normal güzergâhtan farklı mı?

Aynı kablonun kısa bir özel geçiş bölgesinde farklı fiziksel koşullara girmesi, bu kesitin proje açısından önemsiz olduğu anlamına gelmez.

Hat performansı değerlendirilirken güzergâhın en kısıtlayıcı bölümleri de dikkate alınmalıdır.

Su ve Drenaj Koşulları Neden Kontrol Edilmelidir?

Yeraltı hattında güzergâhın su davranışı göz ardı edilmemelidir.

Yağış, yüzey akışı, yeraltı suyu veya başka altyapılardan gelebilecek su; açık kanal, rogar, ek noktası ve diğer geçiş yapılarında saha koşullarını değiştirebilir.

Burada iki farklı konu ayrıştırılmalıdır:

Kablonun neme veya suya karşı kendi teknik yapısı ile güzergâhın drenaj ve uygulama kalitesi aynı konu değildir.

Kablo belirli çevresel etkilere dayanacak şekilde tasarlanmış olsa bile kontrolsüz su birikmesi;

• saha uygulamasını,

• ek/başlık bölgelerine erişimi,

• kanal veya rogar kullanımını,

• çevre dolgunun fiziksel durumunu

etkileyebilir.

Bu nedenle güzergâh kotları ve drenaj koşulları kanal planlamasının bir parçası olarak değerlendirilmelidir.

Kablo Dönüşleri, Ek Noktaları ve Çekim Güzergâhı Nasıl Planlanır?

Kablo güzergâhı yalnızca bitmiş tesisin plan görünüşüne göre çizilmemelidir.

Kablonun sahaya nasıl döşeneceği de proje aşamasında düşünülmelidir.

Güzergâhta;

• çok sayıda dönüş,

• dar açılar,

• uzun boru geçişleri,

• sınırlı erişim,

• art arda özel geçişler

bulunması kablo çekimini zorlaştırabilir.

Kablo tipi ve çapına bağlı olarak izin verilen bükülme koşulları ve çekme sınırları dikkate alınmalıdır.

Ek noktalarının bulunacağı yerlerde ise çalışma alanı, erişim ve ek sisteminin korunması gibi gereksinimler oluşabilir.

Bu nedenle ek noktası yalnızca iki kablo boyunun birleştiği koordinat değildir.

Proje ve saha uygulamasının birlikte planlanması gereken teknik bir çalışma bölgesidir.

Saha Uygulamasından Önce Hangi Veriler Kontrol Edilmeli?

Kazı veya kanal imalatına başlamadan önce temel proje verilerinin birbiriyle uyumlu olması gerekir.

Aşağıdaki kontrol tablosu kullanılabilir:

Kontrol	Doğrulanacak konu
Başlangıç-bitiş	Kablonun gerçek bağlantı noktaları belli mi?
Gerilim/kablo sistemi	Kullanılacak kablo sistemi kesinleşti mi?
Taşınacak güç	Kablo hesabının dayandığı yük belli mi?
Güzergâh	Koordinatlar ve saha koridoru doğrulandı mı?
Diğer altyapılar	Kesişimler ve paralel hatlar biliniyor mu?
Döşeme biçimi	Doğrudan gömme, boru veya kanal bölgeleri tanımlı mı?
Kablo yerleşimi	Devre ve faz düzeni belli mi?
Isıl koşullar	Hesapta kullanılan saha koşulları uygulamayla uyumlu mu?
Dolgu	Projede istenen çevre malzemesi tanımlı mı?
Özel geçişler	Yol ve diğer kritik kesimler çözüldü mü?
Ek noktaları	Erişim ve çalışma alanı yeterli mi?
Drenaj	Su birikmesine açık bölgeler değerlendirildi mi?
Revizyon	Saha ekibi güncel proje setini mi kullanıyor?

Bu kontroller tamamlandığında yeraltı enerji hattı, yalnızca bir kazı ve kablo döşeme işi olmaktan çıkar; elektriksel performans ile saha uygulamasının aynı proje içerisinde koordine edildiği bir altyapı sistemi hâline gelir.

Temel yaklaşım:

Kabloyu seç → güzergâhı doğrula → mekanik korumayı belirle → ısıl ortamı kontrol et → özel geçişleri çöz → saha uygulamasını güncel projeye göre yürüt.

Yeraltı enerji hattında güvenilir bir uygulama için kablonun yalnızca fiziksel olarak korunması değil, çalışma sırasında oluşan ısının çevreye aktarılabildiği ve güzergâh boyunca proje koşullarının sürdürülebildiği bir sistem oluşturulması gerekir.
